HARMONY петля с амортизатором накладная (90/165), стандартная, 51AWH50500CB - ТВЦ Потатушкиных.Материалы для производства мебели

Цена 270.67 / шт

Срок поставки: 14 дней

O товаре

Характеристики

Ассортимент

Под заказ

Производитель

PULSE (Китай)

Цвет товара

никель

Ассортимент

петли

Система

HARMONY

Наложение фасада

накладное

Тип монтажа

быстрый монтаж

Материал фасада

дерево

Угол фасада в закрытом положении, градусов

Диаметр чашки, мм

Толщина материала, мм

14-26

Тип петли

четырехшарнирная

Угол фасада в открытом положении, градусов

160-175 (крокодил)

Фрезеровка фасада

есть

Тип закрывания

плавное закрывание

Вид товара

петли

Толщина фасада, мм

14-26

Описание

Материал: сталь, пластик

Преимущества:

быстрый монтаж;
глубина металлической чашки 11,5 мм;
диаметр чашки 35 мм;
открывание 165°;
амортизатор расположен в плече петли;
толщина двери (T) от 14 до 26 мм;
регулировка −6/&plus2 мм;
сертификат на 80 000 циклов.

Для крепежа используются саморезы ∅4×16.

Выбор установочной площадки

Крепление	Тип площадки	Цвет	Высота площадки H, мм	Артикул
под саморез 3,5×15 3,5×16 4×16	стандартная	никель	0	525A01M500C
			2	525A01M502C
			4	525A01M504C
		бронза	0	525A01M500CBR
		бронза	2	525A01M520CBR
		чёрный никель	0	525A01M500CBN
		чёрный никель	2	525A01M520CBN
	усиленная	никель	0	545A01M500C
			2	545A01M502C
			4	545A01M504C
с евровинтами 6,3×10	стандартная	никель	0	525A16M500C
			2	525A16M502C
			4	525A16M504C
с эксцентриком под саморез 3,5×15 3,5×16 4×16	стандартная	никель	2	525EX01M502C

— рекомендуемые установочные площадки

для двери и боковины толщиной 16 мм.

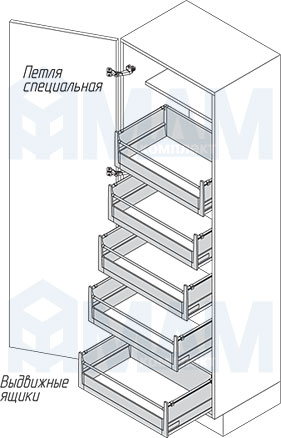

Нулевое вхождение позволяет применять петлю
в колоннах с выдвижными ящиками.

Использование петли с нулевым вхождением (90/165) HARMONY, PULSE для колонны с выдвижными ящиками

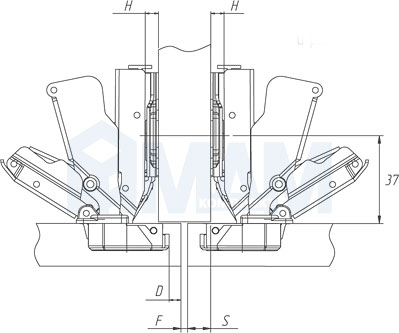

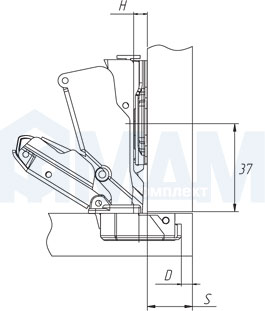

Установочные размеры

С учетом высоты площадки H=4 мм
и регулировки по ширине до −6 мм Установочные размеры для накладной (90/165) петли HARMONY, PULSE, чертёж 2

Расчет высоты установочной площадки

Наложение двери S, мм	Расстояние до чашки D, мм
Наложение двери S, мм	3	4	5	6	7
21					0
20				0
19			0		2
18		0		2
17	0		2		4
16		2		4
15	2		4
14		4
13	4

Высота установочной площадки H, мм

— рекомендуемые установочные площадки

для двери и боковины толщиной 16 мм.

Минимальная фуга в зависимости от толщины фасада

Толщина двери T, мм	Расстояние до чашки D, мм
Толщина двери T, мм	3	4	5	6	7
26	2.7	2.5	2.3	2.2	2.0
25	2.1	2.0	1.8	1.6	1.5
24	1.6	1.4	1.2	1.1	0.9
23	1.0	0.9	0.7	0.5	0.4
22	0.5	0.3	0.1	0.0	0.0
21	0.0	0.0	0.0	0.0	0.0
20	0.0	0.0	0.0	0.0	0.0
19	0.0	0.0	0.0	0.0	0.0
18	0.0	0.0	0.0	0.0	0.0
17	0.0	0.0	0.0	0.0	0.0
16	0.0	0.0	0.0	0.0	0.0
15	0.0	0.0	0.0	0.0	0.0
14	0.0	0.0	0.0	0.0	0.0

Данная таблица создана для определения
минимального расстояния А (фуги),
чтобы дверь толщиной T могла открываться
без выступа за пределы шкафа
и при этом не мешала соседним дверям.
Минимальная фуга для дверей с радиусными кромками
(R = 1 мм) при заводской регулировке.
Для дверей толщиной от 26 мм
рекомендуется произвести пробную установку.

Присадка под чашку петли
