Цена 792.74 / компл

Срок поставки: 14 дней

O товаре

Характеристики

Ассортимент

Под заказ

Производитель

PULSE (Китай)

Система

WIND

Минимальная глубина установки, мм

133

Тип механизма

механический

Тип работы

фрикционный

Тип открывания

откидной вниз, поворотный вверх

Высота фасада, мм

200 - 500

Описание

Открывание фасада: поворотное вверх и откидное вниз
Применение: деревянные фасады (алюминиевый профиль с арт. WIND TS AL)
Комплектация: механизм WIND TS, крепление к деревянному фасаду, шестигранный ключ, саморез — 4 шт., схема установки
Цвет: никель
Материал: металл, пластик

Преимущества:

большой диапазон нагрузок: до 12 кг — при фиксации фасада в любом положении, до 15 кг — с фиксацией фасада при максимальном угле открывания;
универсальный механизм (правый/левый);
простота монтажа — легко устанавливается/снимается с осей креплений;
сила механизма регулируется шестигранным ключом;
бесшумная работа;
возможность крепления к деревянному фасаду или фасаду с узким рамочным профилем (адаптер для алюминиевого профиля приобретается дополнительно).

Используется с петлями RD14 и стандартными петлями (петли с амортизатором используются при открывании фасада вверх).
Используется с магнитами.

Схемы установки

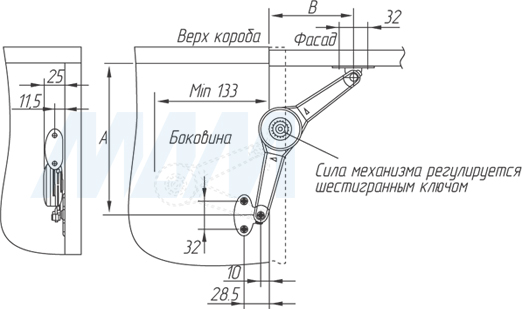

Открывание вверх

Угол открывания	A, мм	B, мм
90°	168	106
110°	136	108

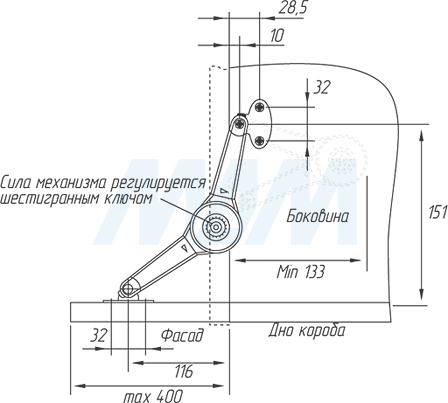

Открывание вниз

Максимальный угол открывания — 90°
Используется с магнитом.

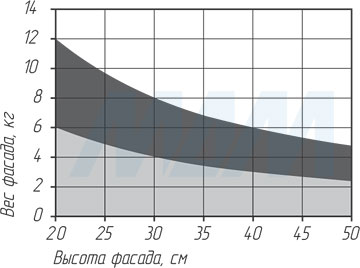

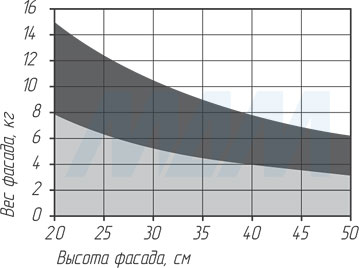

Количество механизмов в зависимости от габаритов и веса фасада, а также типа открывания

Фиксация фасада в любой позиции

Фиксация фасада только
при максимальном угле открывания

— ставится один механизм

— ставятся два механизма
