SILENTIA+ петля с доводчиком (амортизатором) накладная (90/110), стандартная, C7A6AE9 - ТВЦ Потатушкиных.Материалы для производства мебели

Цена 248.41 / шт

Срок поставки: 14 дней

O товаре

Характеристики

Ассортимент

Под заказ

Производитель

Salice (Италия)

Цвет товара

никель

Система

SILENTIA+

Наложение фасада

накладное

Тип монтажа

быстрый монтаж

Материал фасада

дерево

Угол фасада в закрытом положении, градусов

Диаметр чашки, мм

Тип петли

четырехшарнирная

Угол фасада в открытом положении, градусов

110

Фрезеровка фасада

есть

Тип закрывания

плавное закрывание

Вид товара

петли

Толщина фасада, мм

16-26

Описание

Материал: сталь, пластик

Преимущества:

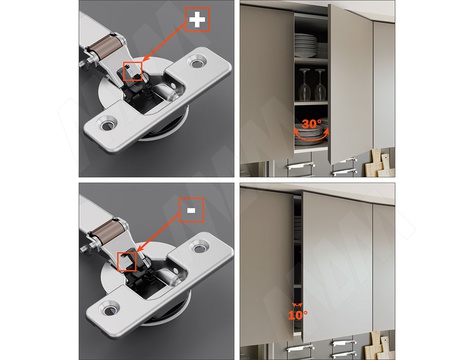

скорость замедления и закрывания фасада регулируется с помощью переключателя;
для дверей толщиной не менее 16 мм;
угол открывания — 110°;
диаметр чашки — 35 мм;

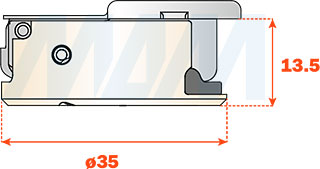

глубина металлической чашки — 13,5 мм;
регулировка в 3 плоскостях:
– по ширине: –1,5/+4,5 мм,
– по высоте: +2/–2 мм
– по глубине: +2,8 мм.

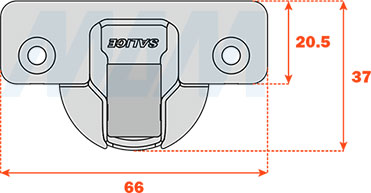

Размеры стандартной (90/110) петли SILENTIA+, схема 1

Размеры стандартной (90/110) петли SILENTIA+, схема 2

Размеры стандартной (90/110) петли SILENTIA+, схема 3

Высота ответной планки

Определение высоты ответной планки для накладной стандартной (90/110) петли SILENTIA+ (артикул C7A6AE9)

H = 15 + K – D

T — толщина фасада,
S — толщина боковины,
K — расстояние до чашки,
L = 1,3 мм — постоянное значение, не изменяется при боковой регулировке.

	K=	3	4	5	6	7
H=0	D=	18	19	20	21	22
H=2	D=	16	17	18	19	20
H=3	D=	15	16	17	18	19
H=4	D=	14	15	16	17	18
H=6	D=	12	13	14	15	16

— рекомендуемые установочные площадки

для двери и боковины толщиной 16 мм.

Минимальная фуга в зависимости от толщины фасада

Приведенные значения рассчитаны для фасадов без кромки.

	T=	16	17	18	19	20	21	22	23	24	25	26
K=3	A=	0,7	0,9	1,1	1,3	1,6	1,9	2,2	2,6	3,2	4,4	5,7
K=4	A=	0,6	0,8	1,1	1,3	1,6	1,8	2,2	2,5	2,9	3,4	4,7
K=5	A=	0,6	0,8	1,0	1,3	1,5	1,8	2,1	2,4	2,8	3,2	3,7
K=6	A=	0,6	0,8	1,0	1,2	1,5	1,8	2,1	2,4	2,7	3,1	3,6

Минимальная фуга в зависимости от толщины фасада для стандартной (90/110) петли SILENTIA+, схема 2

	T=	16	17	18	19	20	21	22	23	24	25	26
K=3	L=	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,2	0,4	0,6	0,9
K=4	L=	0,0	0,0	0,0	0,3	0,5	0,7	0,9	1,1	1,4	1,6	1,8
K=5	L=	0,6	0,8	1,0	1,2	1,5	1,7	1,9	2,1	2,4	2,6	2,8
K=6	L=	1,5	1,8	2,0	2,2	2,4	2,7	2,9	3,1	3,3	3,6	3,8

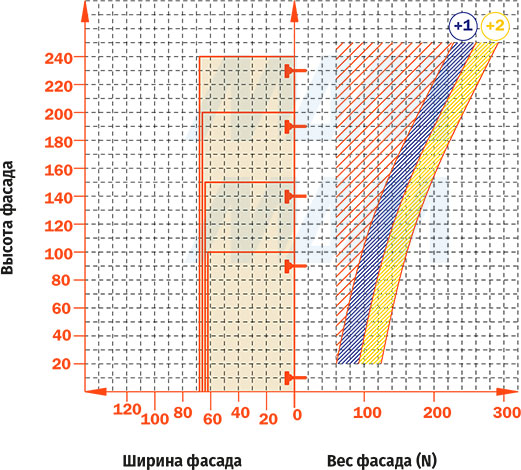

Приблизительное количество петель, необходимое в зависимости от размеров и веса фасада

Приблизительное количество стандартных петель SILENTIA+, необходимое в зависимости от размеров и веса фасада

Вся размещенная в каталогах и на сайте техническая (в том числе схемы, планы, чертежи и т.д.), визуальная, текстовая и цифровая информация является исключительно справочной, не может быть копирована и использована без проверки перед применением. Компания не несет ответственности за возможные неточности, ошибки и/или опечатки в вышеуказанной информации. Компания имеет право по своему выбору и в любой момент вносить любые изменения в вышеуказанную информацию. Цвета в каталоге и на сайте могут не полностью совпадать с цветом изделий.
