SECRET комплект скрытых петель (90/105) с плавным закрыванием на один фасад, черный матовый, HH14801 - ТВЦ Потатушкиных.Материалы для производства мебели

Цена 4926.22 / компл

Срок поставки: 14 дней

O товаре

Характеристики

Ассортимент

Под заказ

Производитель

Италия

Цвет товара

чёрный

Система

SECRET

Наложение фасада

накладное

Материал фасада

дерево, узкий рамочный профиль

Угол фасада в закрытом положении, градусов

Тип петли

скрытая

Угол фасада в открытом положении, градусов

105

Фрезеровка фасада

есть

Тип закрывания

плавное закрывание

Вид товара

петли

Толщина фасада, мм

от 18

Описание

Нагрузка: 18 кг на фасад (ширина — не более 600 мм, высота — до 2000 мм, минимальная толщина дна и крышки корпуса — от 18 мм)

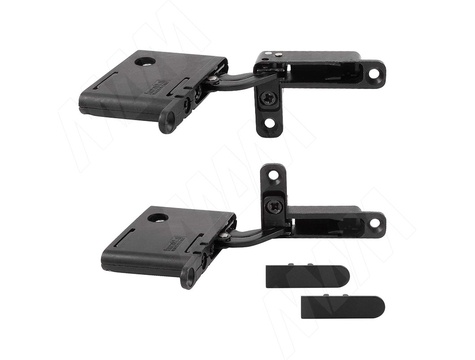

Комплектация: петли верхняя, петля нижняя, заглушка — 2 шт.
Материал: металл

Преимущества:

для дверей весом до 18 кг;
со встроенным демпфером с опцией выключения;
угол открывания 105°;
система скрытых петель, встраиваемая в крышку и дно корпуса толщиной от 18 мм;
монтаж без потери места для хранения в шкафу за счет боковых элементов крепления петли;
регулировка в трёх плоскостях:
– по глубине: +2/−0,5 мм;
– по горизонтали: +2/−2 мм;
– по вертикали: +1,5/−1,5 мм;
для дверей толщиной от 18 мм.

Маркировка на петле:
LU/RD — петля устанавливается с левой стороны сверху или с правой стороны снизу
LD/RU — петля устанавливается с левой стороны снизу или с правой стороны сверху

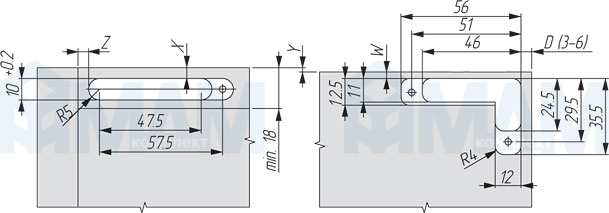

Установочные размеры

Наложение двери сверху/снизу

X = W &plus Y
Y = X − W
W = X − Y

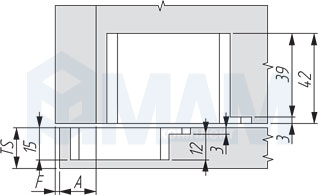

Минимальная фуга
в зависимости от толщины фасада F, мм

Толщина фасада TS, мм	Расстояние до чашки D, мм
Толщина фасада TS, мм	3	4	5	6
32	4.7	4.2	3.9	3.7
30	3.1	2.9	2.8	2.7
28	2.1	2.0	2.0	1.9
26	1.4	1.4	1.3	1.3
24	0.9	0.9	0.8	0.8
22	0.5	0.5	0.5	0.5
20	0.2	0.2	0.2	0.2
18	0.0	0.0	0.0	0.0

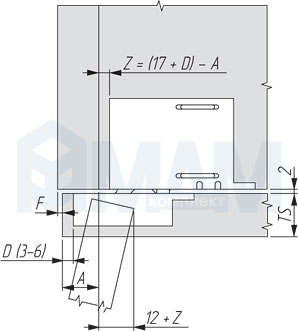

Расстояние от боковины до петли Z, мм

Наложение двери А, мм	Расстояние до чашки D, мм
Наложение двери А, мм	3	4	5	6
23				0
22			0	1
21		0	1	2
20	0	1	2	3
19	1	2	3	4
18	2	3	4	5
17	3	4	5	6
16	4	5	6
15	5	6
14	6
