Подъемный механизм Free space 1.11 D белый 372.27.752 - ТВЦ Потатушкиных.Материалы для производства мебели

Подъемный механизм Free space 1.11 D белый 372.27.752 (Изображение 9)

Подъемный механизм Free space 1.11 D белый 372.27.752 (Изображение 10)

Артикул: B89295

Цена 3089.98 / шт

Узнать о поступлении

Характеристики

Ассортимент

Складской

Производитель

Hafele (Германия)

Высота фасада

225-650 мм

Вес фасада

2,2 - 9,3 кг*

Описание

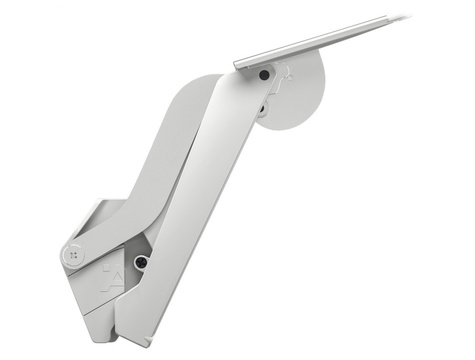

Подъемный механизм для фасада Free space 1.1. Модель D.
Стандартное плавное закрывание, - для фасадов с ручкой.

Высота фасада: 225-650 мм.

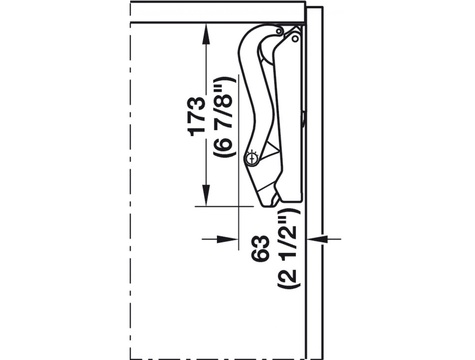

Монтажная глубина: 63 мм.

Угол подъема: 107 или 90 градусов.

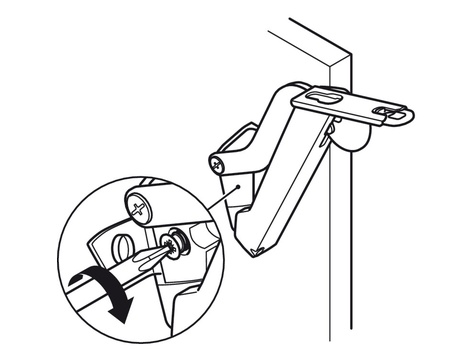

Возможность регулировки: 3D регулировка, - в стороны +/- 1,5 мм, в вверх и вниз +/- 2 мм, на прижим 4 мм.

Материал рычага: сталь, никелированная.

Материал корпуса: пластмасса, цвет белый.

Вес фасада: несущая способность механизма напрямую зависит от высоты фасада, пожалуйста, внимательно смотрите таблицу, учитывайте вес мебельной ручки, если установка с ручкой.

Высота фасада: 225 мм, несущая способность: 6,4 - 9,3 кг.
Высота фасада: 250 мм, несущая способность: 5,8 - 9,1 кг.
Высота фасада: 275 мм, несущая способность: 5,3 - 8,2 кг.
Высота фасада: 300 мм, несущая способность: 4,8 - 7,5 кг.
Высота фасада: 325 мм, несущая способность: 4,4 - 7,0 кг.
Высота фасада: 350 мм, несущая способность: 4,1 - 6,5 кг.
Высота фасада: 375 мм, несущая способность: 3,8 - 6,0 кг.
Высота фасада: 400 мм, несущая способность: 3,6 - 5,6 кг.
Высота фасада: 425 мм, несущая способность: 3,4 - 5,3 кг.
Высота фасада: 450 мм, несущая способность: 3,2 - 5,0 кг.
Высота фасада: 475 мм, несущая способность: 3,0 - 4,7 кг.
Высота фасада: 500 мм, несущая способность: 2,9 - 4,5 кг.
Высота фасада: 525 мм, несущая способность: 2,7 - 4,3 кг
Высота фасада: 550 мм, несущая способность: 2,6 - 4,1 кг.
Высота фасада: 575 мм, несущая способность: 2,5 - 3,9 кг.
Высота фасада: 600 мм, несущая способность: 2,4 - 3,7 кг.
Высота фасада: 625 мм, несущая способность: 2,3 - 3,6 кг.
Высота фасада: 650 мм, несущая способность: 2,2 - 3,5 кг.

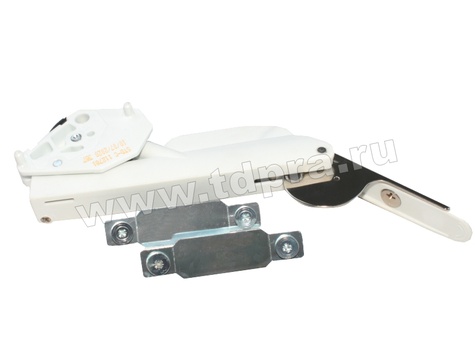

Комплектация:

1 комплект механизма: правая и левая части;
2 монтажные планки для сплошных фасадов;
4 монтажных шурупа;
шаблон для разметки монтажных отверстий;
инструкция по монтажу.

Подъемный механизм для фасада Free spase, обзор на видео:

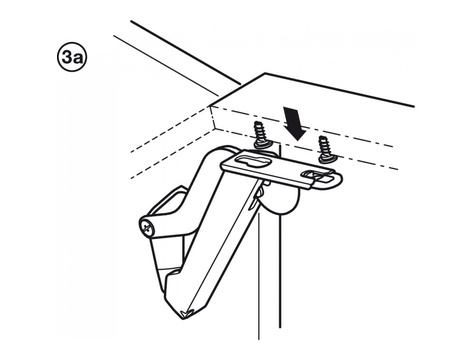

Монтаж подъемного механизма для фасада Free spase Push:

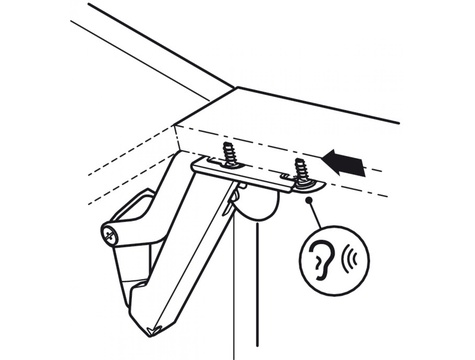

К корпусу: путём привинчивания предварительно установленными евровинтами.

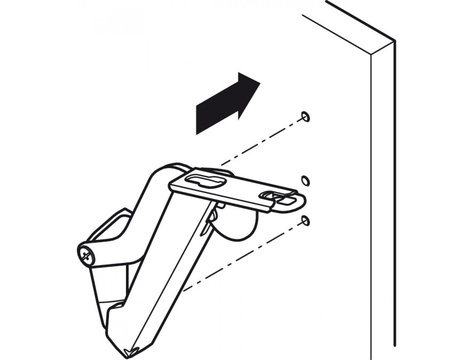

К фасаду: путем защёлкивания на предварительно смонтированных крепёжных планках.

Монтаж подъемного механизма для фасада Free spase Push на видео:
