Цена 755.34 / шт

Срок поставки: 14 дней

Характеристики

Ассортимент
Под заказ
Производитель
Italiana Ferramenta (Италия)
Тип
видимые
Тип корпуса
для средних корпусов (гостиные, прихожие и тд.)
Система
LIBRA H11
Вид товара
навес
Нагрузка на пару, кг
до 240

Описание

Описание

Регулировка: по высоте — 12 мм, по глубине — 10 мм (при регулировке навеса не использовать шуруповерт!)
Материал: металл

Преимущества:

  • нагрузка на пару навесов — до 240 кг;

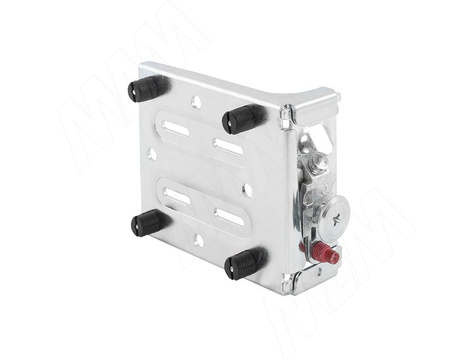

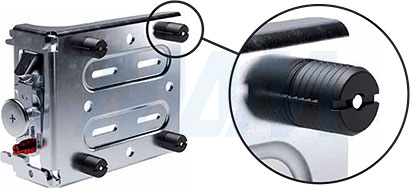

  • быстрая фиксация с помощью предустановленных футорок и винтов (возможность использовать автоматический инструмент);
  • благодаря тонкому корпусу позволяет более эффективно использовать внутреннее пространство;
  • возможность установки навеса в корпус с выдвижными ящиками без дополнительной фрезеровки боковины;
  • беспрепятственные регулировки: по вертикали — 12 мм, по глубине — 10 мм, по горизонтали — благодаря ответной планки (при регулировке навеса не использовать шуруповерт);
  • регулировки, как и во всём семействе навесов LIBRA, осуществляются независимо друг от друга — это позволяет производить точную регулировку корпуса даже в полностью загруженном состоянии;
  • запатентованная система фиксации корпуса;
  • возможность использования с профилем-навесом LIBRA CH.

Рекомендуется использовать с планкой LIBRA WP13.

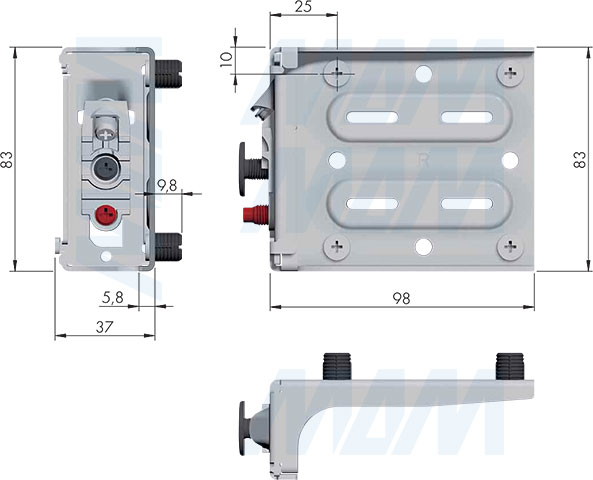

Размеры мебельного навеса LIBRA H11 с предустановленными футорками для корпусов нижнего яруса (артикул 6 34250)

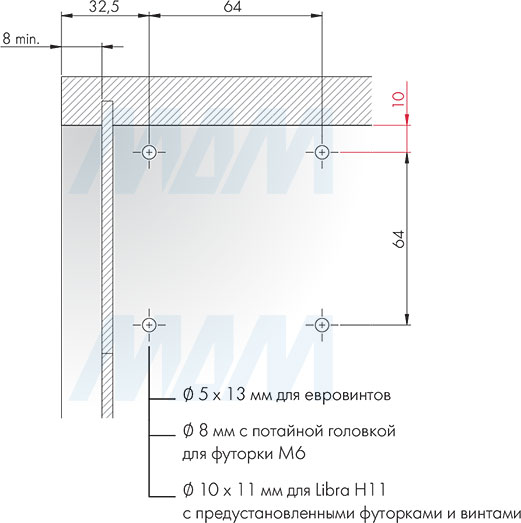

Схема сверления без заглушки

Установка мебельного навеса LIBRA H11 с предустановленными футорками без заглушки для корпусов нижнего яруса (артикул 6 34250)

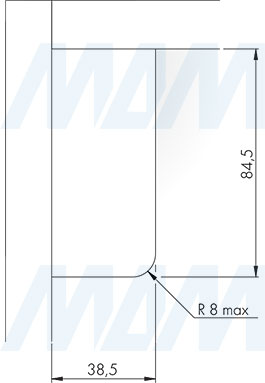

Боковая панель и сервисный зазор

Присадочные размеры для боковины мебельного навеса LIBRA H11 с предустановленными футорками без заглушки (артикул 6 34250)

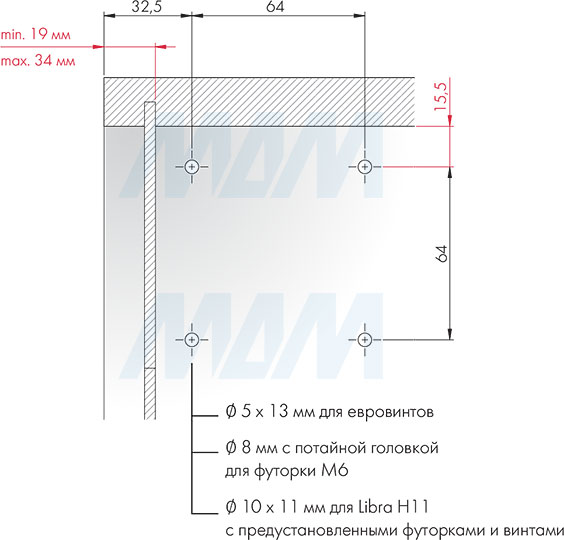

Задняя панель

Присадочные размеры для задней стенки мебельного навеса LIBRA H11 с предустановленными футорками без заглушки (артикул 6 34250)

Схема сверления с заглушкой

Установка мебельного навеса LIBRA H11 с предустановленными футорками с заглушкой для корпусов нижнего яруса (артикул 6 34250)

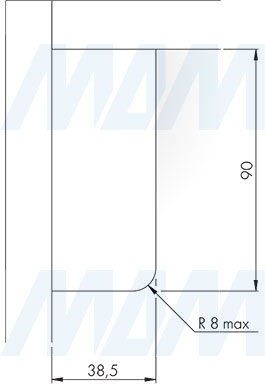

Боковая панель и сервисный зазор

Присадочные размеры для боковины мебельного навеса LIBRA H11 с предустановленными футорками с заглушкой (артикул 6 34250)

Задняя панель

Присадочные размеры для задней стенки мебельного навеса LIBRA H11 с предустановленными футорками с заглушкой (артикул 6 34250)

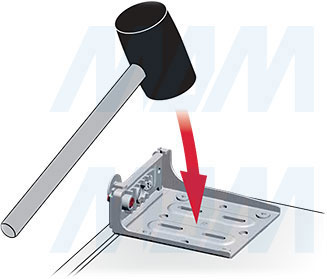

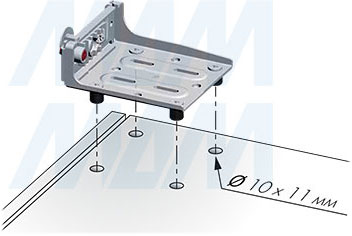

Установка LIBRA H11 с предустановленными футорками и винтами

Подходит для сборки автоматическим инструментом.

Установка мебельного навеса LIBRA H11 с предустановленными футорками и винтами для корпусов нижнего яруса (артикул 6 34250)Установка мебельного навеса LIBRA H11 с предустановленными футорками и винтами для корпусов нижнего яруса (артикул 6 34250), схема 1Установка мебельного навеса LIBRA H11 с предустановленными футорками и винтами для корпусов нижнего яруса (артикул 6 34250), схема 2

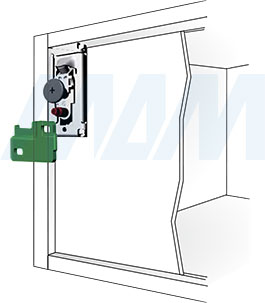

Установка на стену

Установка на стену мебельного навеса LIBRA H11 с предустановленными футорками для корпусов нижнего яруса (артикул 6 34250), схема 1Установка на стену мебельного навеса LIBRA H11 с предустановленными футорками для корпусов нижнего яруса (артикул 6 34250), схема 2

Внимание! Убедитесь, что стена в месте фиксации навеса приемлемого качества. Используйте крепёжную фурнитуру, соответствующую конструкции стены.

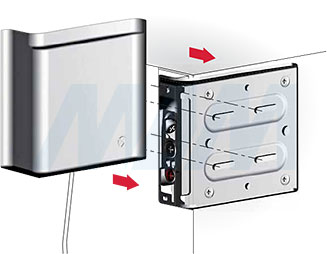

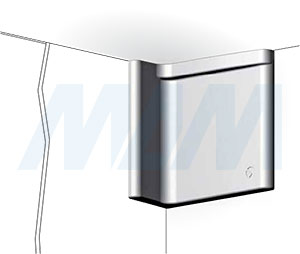

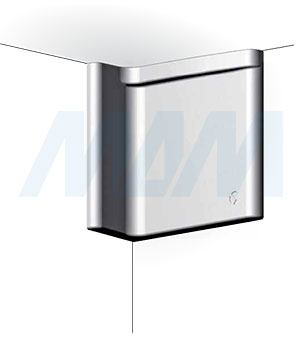

Установка заглушки (опционально)

Установка заглушки для мебельного навеса LIBRA H11 с предустановленными футорками и винтами для корпусов нижнего яруса (артикул 6 34250)Мебельный навес LIBRA H11 с заглушкой с предустановленными футорками для корпусов нижнего яруса (артикул 6 34250)

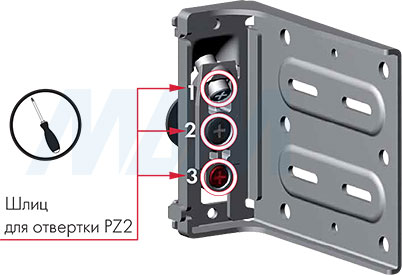

Регулировки

Регулировка мебельного навеса LIBRA H11 с предустановленными футорками для корпусов нижнего яруса (артикул 6 34250)

Вертикальная регулировка: 12 мм

Регулировка по вертикали мебельного навеса LIBRA H11 с предустановленными футорками (артикул 6 34250)

Регулировка по глубине: 10 мм

Регулировка по глубине мебельного навеса LIBRA H11 с предустановленными футорками (артикул 6 34250)

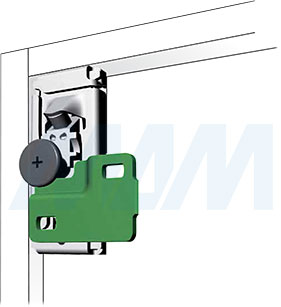

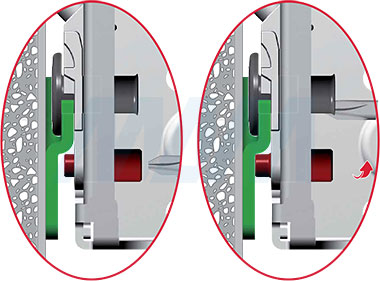

Блокировка системы против опрокидывания

Блокировка системы против опрокидывания мебельного навеса LIBRA H11 с предустановленными футорками (артикул 6 34250)

Прекратите закручивать красный болт, когда он касается планки.

Использование навеса LIBRA H11 в корпусах с выдвижными ящиками

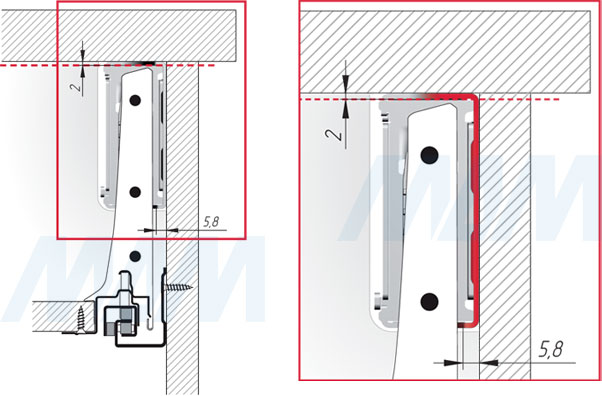

1. Возможность использования максимальной глубины ящика за счет минимальной толщины навеса. Использование мебельного навеса LIBRA H11 в корпусах с выдвижными ящиками (артикул P1905620ZN и P1905940ZN)
2. Не требуется дополнительной
подготовки боковин для установки
навеса в корпус с выдвижным ящиком.

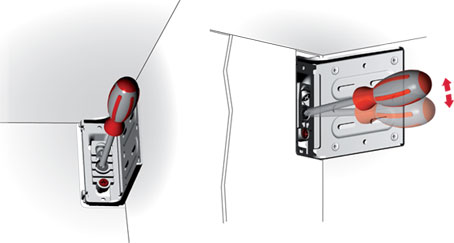

3. Удобная регулировка навеса в корпусе — свободный беспрепятственный доступ
к регулировочным винтам под прямым углом
(при регулировке навеса не использовать шуруповерт!). Регулировка мебельного навеса LIBRA H11 в корпусах с выдвижными ящиками (артикул P1905620ZN и P1905940ZN)
