Цена 480.66 / компл

Срок поставки: 14 дней

Характеристики

Ассортимент
Под заказ
Производитель
PULSE (Китай)
Цвет товара
графит
Система
LS BOX
Нагрузка, кг
30
Тип ящика
стандартный, внутренний
Тип открывания/закрывания
плавное закрывание, открывание от нажатия
Длина направляющей, мм
300, 350, 400, 450, 500, 550
Тип боковин
двустенные
Цвет ящика
графит
Вид товара
составляющие ящиков

Описание

Описание

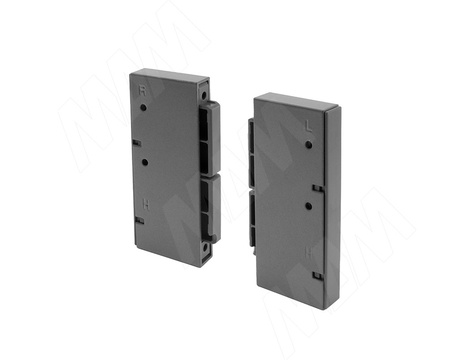

Комплектация: кронштейн — 2 шт., держатель фасада — 2 шт., крепёж
Материал: пластик, металл

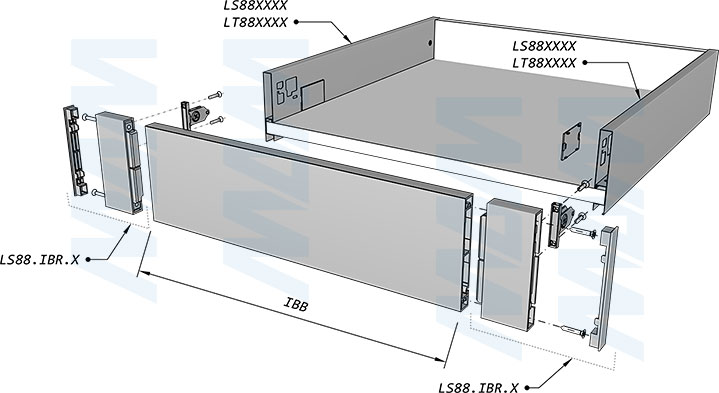

Установка кронштейна внутреннего ящика LS BOX, H88 мм (артикул LS88.IBR), схема 1

Схема ниже приведена для использования с ящиками с открыванием от нажатия (арт. LT88).
Для ящиков с плавным закрыванием рекомендуется увеличить размер MET на 3–5 мм (возможно потребуется пробная сборка).

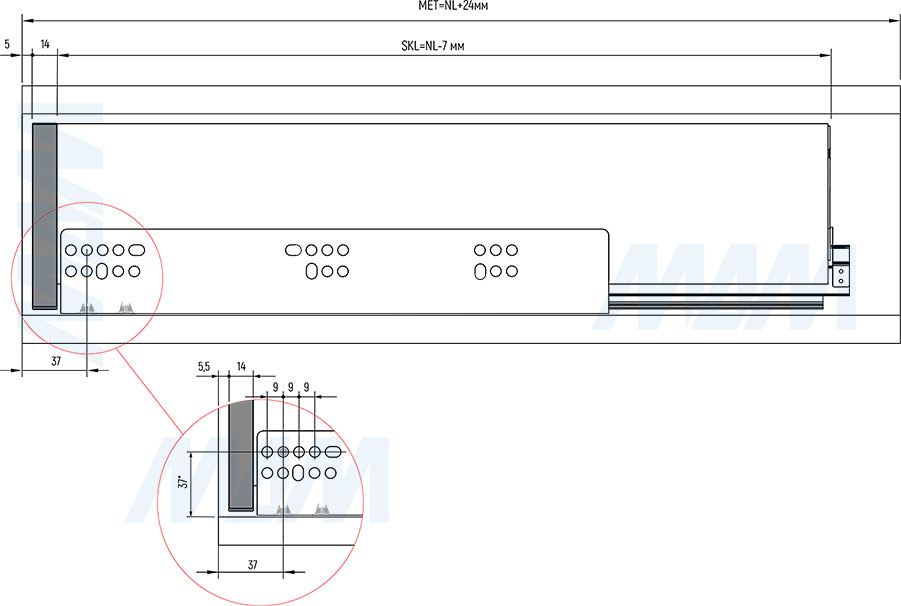

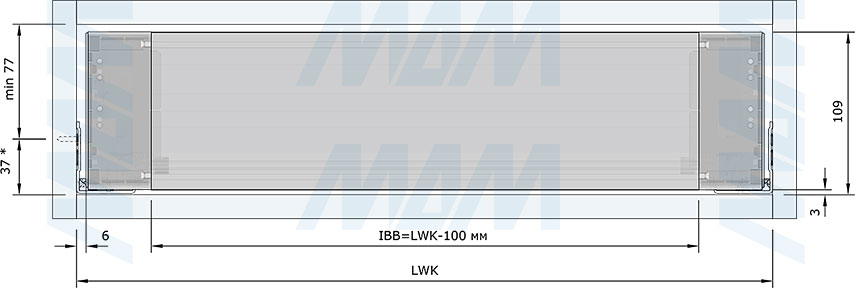

Установка кронштейна внутреннего ящика LS BOX, H88 мм (артикул LS88.IBR), схема 2Установка кронштейна внутреннего ящика LS BOX, H88 мм (артикул LS88.IBR), схема 3

* — рекомендуемый размер с учётом допусков при сборке корпуса.

MET — минимальная глубина корпуса, мм
SKL — глубина выдвижного ящика, мм
NL — номинальная длина направляющей, мм
LWK — внутренняя ширина корпуса, мм
LWS — внутренняя ширина ящика, мм
IBB — ширина фасадного профиля внутреннего ящика, мм
