Цена 2.75 / шт

Срок поставки: 14 дней

Характеристики

Ассортимент
Под заказ
Производитель
PULSE (Китай)
Цвет товара
чёрный цинк
Диаметр резьбы, мм
5
Диаметр головки, мм
7,5
Длина, мм
40
Вид товара
конфирмат
Толщина плиты, мм
16/18

Описание

Описание

Примечание: не рекомендуется использовать многократно
Материал: металл

Используется с заглушками.

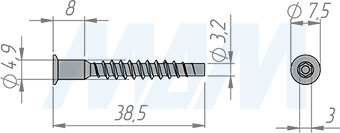

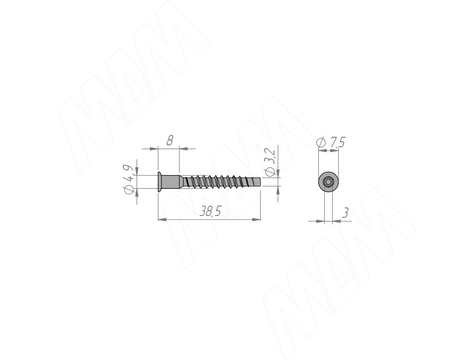

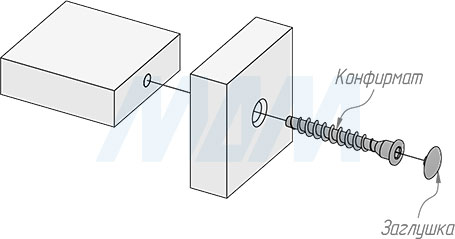

Размеры конфирмата 5х40 мм (артикул KON 5.0X40 MP)Установка конфирмата (артикул KON MP), схема 1

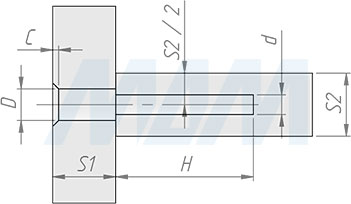

Установка конфирмата (артикул KON MP), схема 2

S1, S2 — толщины плит
C — фаска
D — диаметр отверстия в пласти
d — диаметр торцевого отверстия
H — глубина торцевого отверстия

Конфирмат S1, мм S2, мм C, мм D, мм d, мм H, мм
KON 5×40 MP 16 16 1 6 4 25
KON 5×50 MP 35
KON 6,3×40 MP 1,5 7 5 25
KON 6,3×50 MP 35
KON 7×50 MP 8
KON 7×70 MP 25 16/25 46
Установка конфирмата (артикул KON MP), схема 3
