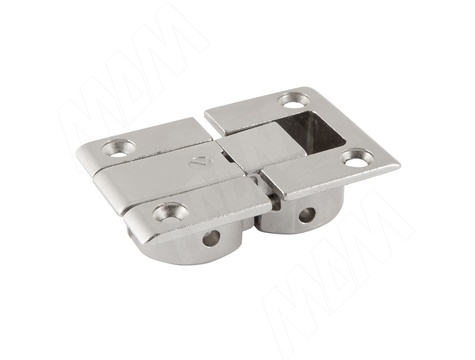

KIMANA Петля для откидных элементов, никель, C01 00008 81 - ТВЦ Потатушкиных.Материалы для производства мебели

Цена 1052.97 / компл

Срок поставки: 14 дней

O товаре

Характеристики

Ассортимент

Под заказ

Производитель

Italiana Ferramenta (Италия)

Цвет товара

никель

Система

KIMANA

Наложение фасада

накладное

Тип монтажа

монтаж винтом

Материал фасада

дерево

Угол фасада в закрытом положении, градусов

Диаметр чашки, мм

Толщина материала, мм

16, 18

Тип петли

секретерная

Угол фасада в открытом положении, градусов

Фрезеровка фасада

есть

Тип закрывания

без плавного закрывания

Вид товара

петли

Описание

Комплектация: петля, заглушка регулировочного винта
Фасад: ДСП, рамочный профиль
Материал: металл

Преимущества:

запатентованный дизайн;
уникальная кинематика движения, позволяющая использовать петлю с фасадами, расположенными один под другим или в корпусах с фальшдном;
возможны различные комбинации толщины дна и фасадов (при использовании универсальных адаптеров);
подтвержденное качество — сертификат на 30 000 циклов открывания/закрывания;
точная и надежная фиксация достигается при помощи двух саморезов в дне и двух саморезов в фасаде под углом 90°, что позволяет делать присадочные отверстия, а также использовать алюминиевые профили;
регулировка по высоте осуществляется винтом, а не шпилькой, что исключает перекручивание;
одинаковые размеры сверления (26 мм) в дне и фасаде;
края фрезерованных отверстий закрываются благодаря защитной кромке на обеих частях петли;
горизонтальная (±1 мм) и вертикальная (&plus2 мм) регулировки, а также регулировка по глубине (&plus2 мм) позволяют оптимально отрегулировать положение фасада;
разработано и произведено в Италии.

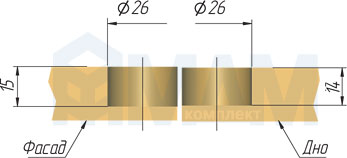

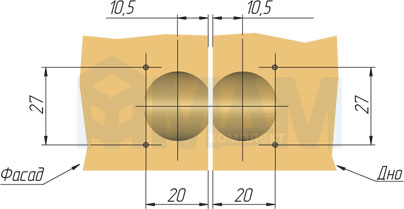

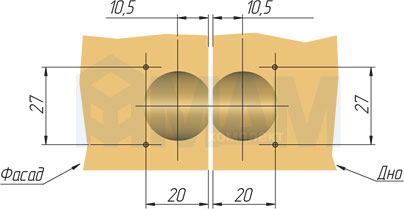

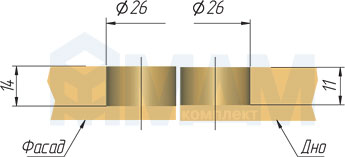

Схема присадочных отверстий при использовании петли KIMANA

С толщиной 18 мм

С толщиной 16 мм

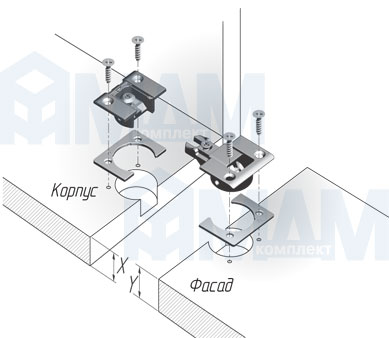

Расчет зазоров

X = 2 мм &plus H1

Y = 0,5 мм &plus H2 − H1 &plus
вертикальная регулировка

Z = 0,5 мм &plus толщина дна &plus H2 − толщина фасада −
H1 &plus вертикальная регулировка

где
X — зазор между фасадом и корпусом в закрытом положении
Y — перепад между фасадом и дном в открытом положении (внутренняя часть)
Z — перепад между фасадом и дном в открытом положении (внешняя часть)
H1 — высота адаптера, установленного на фасад
H2 — высота адаптера, установленного на дно корпуса

Монтаж

Крепление петли с помощи саморезов
под прямым углом

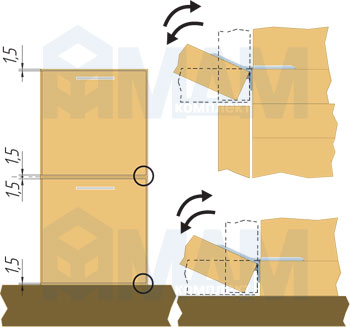

Шкаф в колонне или на платформе

Регулировка

Регулировка по горизонтали ±1 мм

Регулировка по глубине &plus2 мм

Регулировка по вертикали &plus2 мм

Фиксация

Установка заглушка регулировочного винта

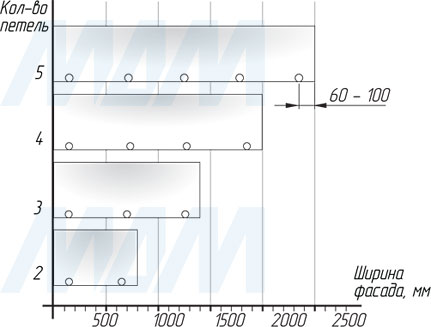

Рекомендуемое количество петель KIMANA на фасад

Рекомедуемое количество петель KIMANA на фасад

В силу различных факторов величины, указанные в таблице, являются ориентировочными.
