Цена 6910.67 / шт

Срок поставки: 14 дней

Характеристики

Ассортимент
Под заказ
Производитель
Italiana Ferramenta (Италия)
Система
KIARO
Минимальная глубина установки, мм
78
Тип механизма
механический
Тип работы
автоматический
Тип открывания
откидной вниз
Высота фасада, мм
250 - 500
Усилие
20Н, 50Н, 70Н, 100Н

Описание

Описание

Применение: деревянные фасады
Открывание фасада: вниз

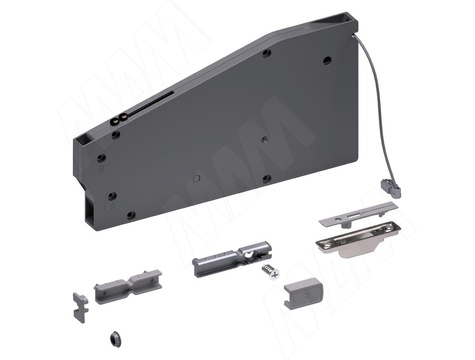

Комплектация: механизм — 1 шт., крепёж, крепление для фасада
Материал: пластик, металл

Преимущества:

  • элегантный и современный дизайн;
  • простая установка;
  • универсальность: правый/левый механизм;
  • использование механизма с разными по весу фасадами за счёт регулировки силы открывания;
  • использование механизма с разными по глубине корпусам за счёт возможности реза тросика и профиля;
  • регулировка угла открывания фасада (−14°~&plus3°);
  • возможность использования с толкателями K-PUSH TECH.

Важно! Минимальная толщина фасада:
16 мм — при использовании накладного крепления для фасадов;
18 мм — при использовании врезного крепления для фасадов.

Используется с петлями.

Возможен скрытый монтаж механизма.
Для этого необходимо использовать дополнительную панель, которая накрывает и видимые элементы механизма, и боковину в целом.
Важно! Состав комплектующих для такого монтажа не изменяется.

Механизм

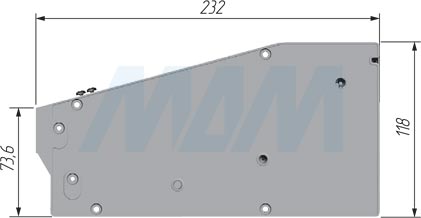

Размеры механизма KIARO для открывания фасада вниз (артикул 46006000)

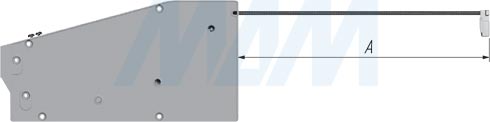

Длина тросика механизма KIARO для открывания фасада вниз (артикул 46006000) A = 600 мм

Крепление к фасаду

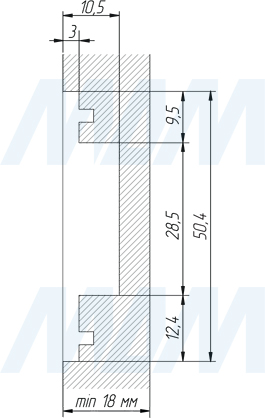

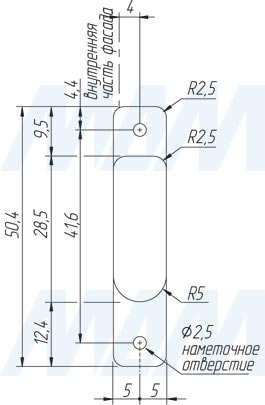

Размеры крепления к фасаду механизма KIARO для открывания фасада вниз (артикул 46006000)

Присадочные размеры

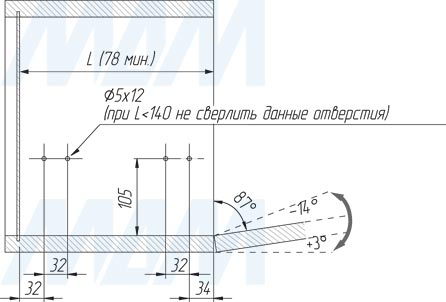

Для задней панели Присадочные размеры для задней панели механизма KIARO для открывания фасада вниз (артикул 46006000)

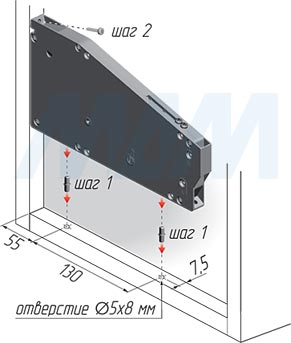

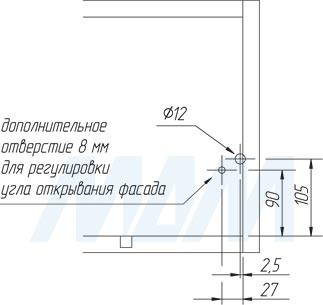

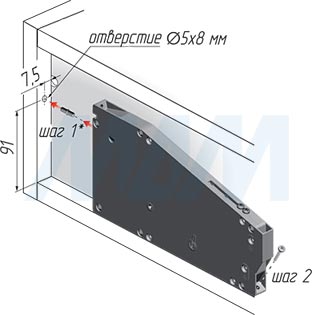

Для боковины Присадочные размеры для боковины механизма KIARO для открывания фасада вниз (артикул 46006000)

Для фасада

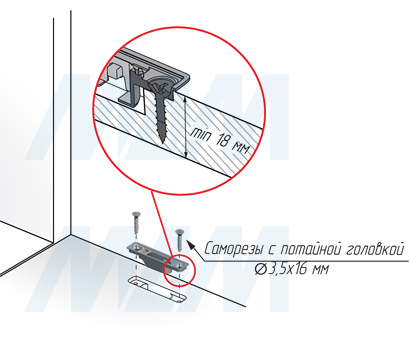

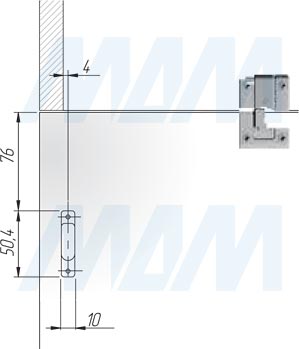

Присадочные размеры крепления к фасаду механизма KIARO для открывания фасада вниз (артикул 46006000), схема 1Присадочные размеры крепления к фасаду механизма KIARO для открывания фасада вниз (артикул 46006000), схема 2Присадочные размеры крепления к фасаду механизма KIARO для открывания фасада вниз (артикул 46006000), схема 3Схема крепления к фасаду механизма KIARO для открывания фасада вниз (артикул 46006000)

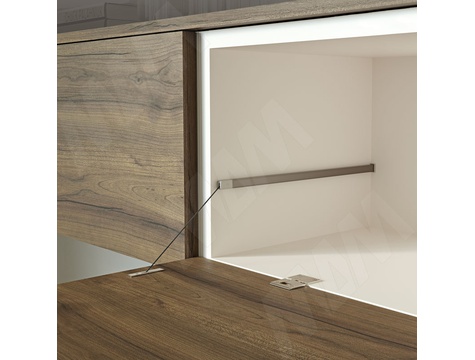

Варианты установки механизма в зависимости от высоты и ширины короба

Установка механизма KIARO для открывания фасада вниз (артикул 46006000), вариант 1 * используется с полкодержателем «дупло» (арт. PK5,0X16 ZN)
Установка механизма KIARO для открывания фасада вниз (артикул 46006000), вариант 2
