Цена 3708.78 / компл

Срок поставки: 14 дней

Характеристики

Ассортимент
Под заказ
Производитель
Italiana Ferramenta (Италия)
Система
KIARO EASY
Минимальная глубина установки, мм
160
Тип механизма
механический
Тип работы
автоматический
Тип открывания
откидной вниз
Высота фасада, мм
160 - 400

Описание

Описание

Применение: фасады из ДСП
Открывание фасада: вниз

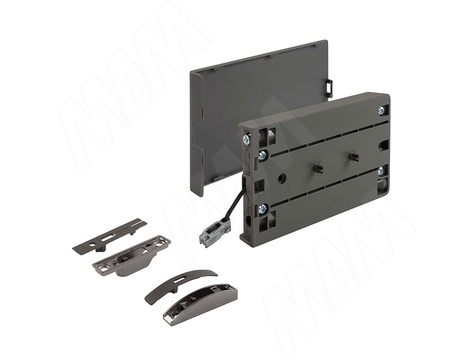

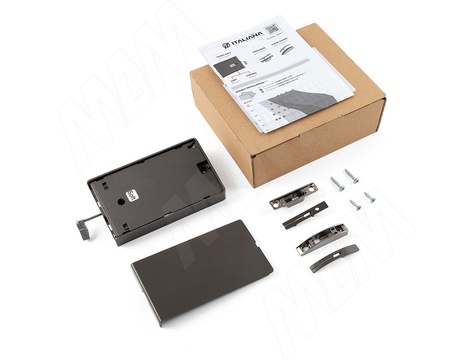

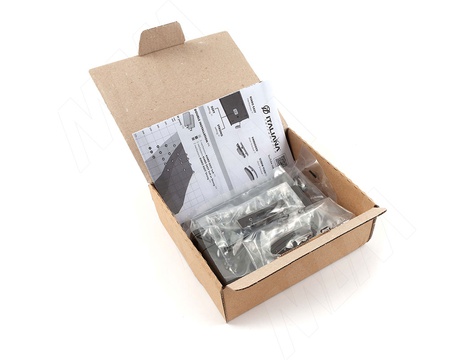

Комплектация: механизм — 1 шт., накладное крепление для фасада, врезное крепление для фасада, крепёж, инструкция
Материал: пластик, металл

Преимущества:

  • элегантный и современный дизайн;
  • простая установка;
  • универсальность: правый/левый механизм;
  • использование механизма с разными по весу фасадами благодаря регулировке силы открывания;
  • регулировка угла открывания фасада (−13°–+7°);
  • минимальная толщина фасада при использовании накладного крепления к фасаду — 16 мм, врезного — 18 мм.

Используется с петлями KIMANA, RD14 и стандартными петлями.

ВНИМАНИЕ! Инструкция, вложенная в коробку, на английском языке. Пользуйтесь инструкцией на русском языке на сайте.

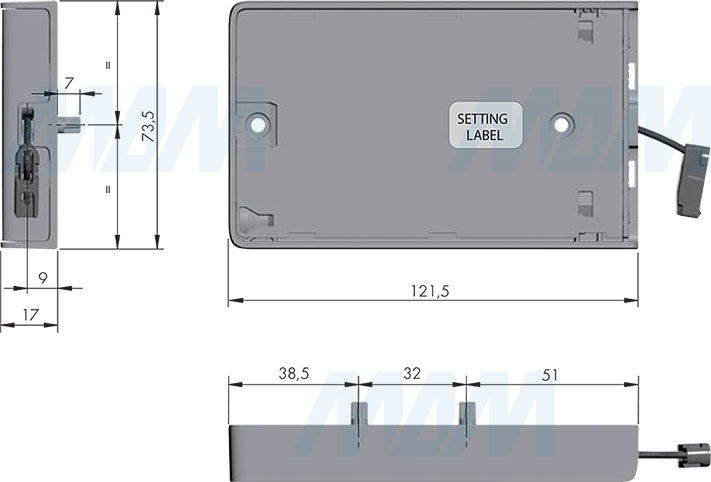

Размеры регулируемого механизма KIARO EASY с тросиком для открывания фасада вниз (артикул C0100026)

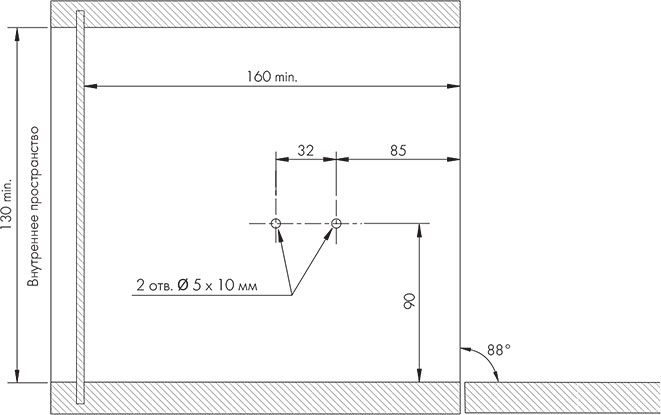

Схема сверления боковины при использовании накладного крепления к фасаду

Установка механизма KIARO EASY для открывания фасада вниз с накладным креплением к фасаду (артикул C0100026), схема 1

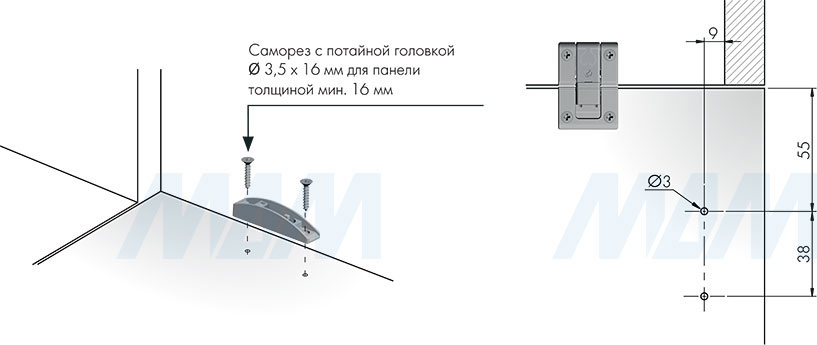

Схема сверления и установки накладного крепления к фасаду

Установка механизма KIARO EASY для открывания фасада вниз с накладным креплением к фасаду (артикул C0100026), схема 2

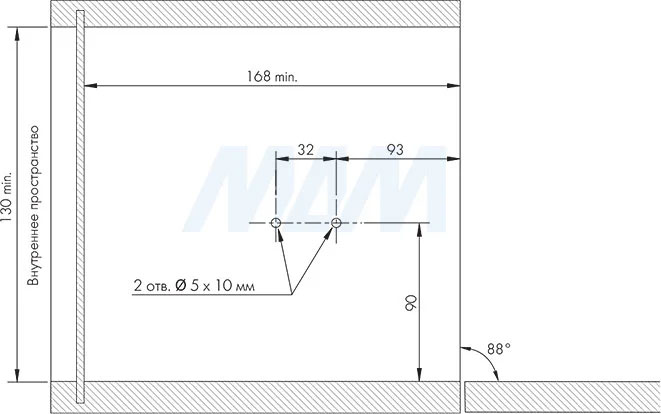

Схема сверления боковины при использовании врезного крепления к фасаду

Установка механизма KIARO EASY для открывания фасада вниз с врезным креплением к фасаду (артикул C0100026), схема 1

Схема сверления и установки врезного крепления к фасаду

Установка механизма KIARO EASY для открывания фасада вниз с врезным креплением к фасаду (артикул C0100026), схема 2

Установка 1 механизма

— 1 механизм KIARO EASY стандартный
— 1 механизм KIARO EASY стандартный или усиленный
— 1 механизм KIARO EASY усиленный

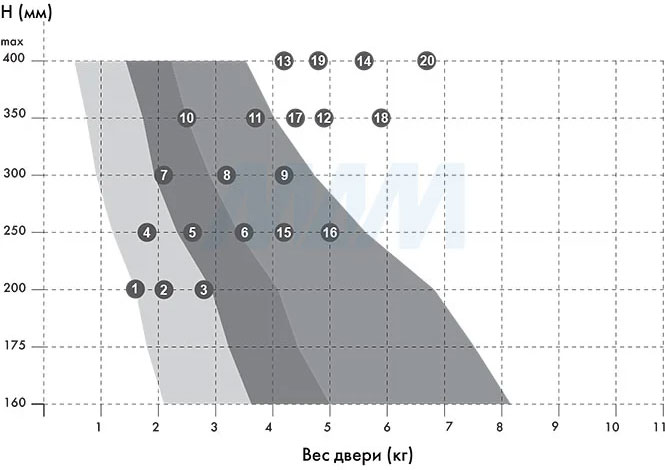

Подбор механизма KIARO EASY в зависимости от веса фасада (артикул C0100026), график 1

Установка 2 механизмов

— 2 механизма KIARO EASY стандартный
— 2 механизма KIARO EASY стандартный или усиленный
— 2 механизма KIARO EASY усиленный

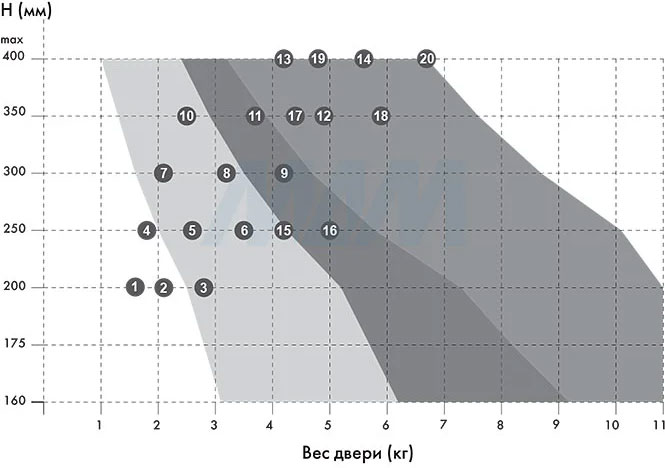

Подбор механизма KIARO EASY в зависимости от веса фасада (артикул C0100026), график 2

Вес двери, включая вес ручки

Вес двери для подбора механизма KIARO EASY (артикул C0100026)
H, мм W, мм Вес, кг
Дверь из ДСП
толщиной 18 мм
200 600 1,6
200 900 2,1
200 1200 2,8
250 600 1,8
250 900 2,6
250 1200 3,5
300 600 2,1
300 900 3,2
300 1200 4,9
350 600 2,5
350 900 3,7
350 1200 4,9
400 900 4,2
400 1200 5,6
Дверь из МДФ
толщиной 18 мм
250 900 4,2
250 1200 5,0
350 900 4,4
350 1200 5,9
400 900 4,8
400 1200 6,7
