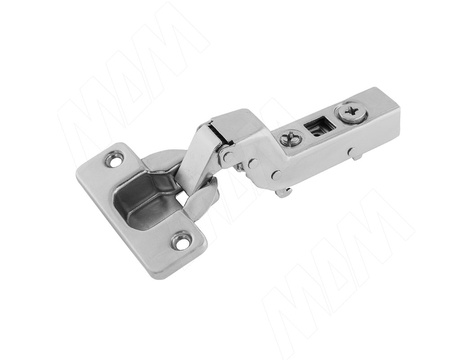

HARMONY петля с доводчиком (амортизатором) вкладная (90/105), стандартная, 51ASH50515CB - ТВЦ Потатушкиных.Материалы для производства мебели

Цена 107.80 / шт

Срок поставки: 14 дней

O товаре

Характеристики

Ассортимент

Под заказ

Производитель

PULSE (Китай)

Цвет товара

никель

Система

HARMONY

Наложение фасада

вкладное

Тип монтажа

быстрый монтаж

Материал фасада

дерево

Угол фасада в закрытом положении, градусов

Диаметр чашки, мм

Тип петли

четырехшарнирная

Угол фасада в открытом положении, градусов

105

Фрезеровка фасада

есть

Тип закрывания

плавное закрывание

Вид товара

петли

Толщина фасада, мм

14-22

Описание

Материал: сталь, пластик

Преимущества:

быстрый монтаж;
глубина металлической чашки — 11,5 мм;
диаметр чашки — 35 мм;
открывание — 105°;
амортизатор расположен в плече петли;
толщина двери (T) — от 14 до 22 мм;
регулировка — −6/&plus2 мм;
сертификат на 80 000 циклов.

Для крепежа используются саморезы ∅4×16.

Выбор типа установочной площадки

Крепление	Тип площадки	Цвет	Высота площадки H, мм	Артикул
под саморез 3,5×15 3,5×16 4×16	стандартная	никель	0	525A01M500C
			2	525A01M502C
			4	525A01M504C
		бронза	0	525A01M500CBR
		бронза	2	525A01M520CBR
		чёрный никель	0	525A01M500CBN
		чёрный никель	2	525A01M520CBN
	усиленная	никель	0	545A01M500C
			2	545A01M502C
			4	545A01M504C
с евровинтами 6,3×10	стандартная	никель	0	525A16M500C
			2	525A16M502C
			4	525A16M504C
с эксцентриком под саморез 3,5×15 3,5×16 4×16	стандартная	никель	2	525EX01M502C

Регулировка фасада по высоте ±2 мм за счет овальных отверстий.

— рекомендуемые установочные площадки

для двери и боковины толщиной 16 мм.

Декоративные накладки на петли

Внешний вид	Тип накладки	Артикул
	с логотипом	510Y500C
		510C000500C

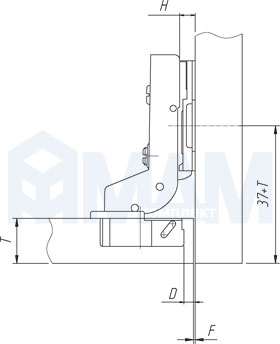

Установочные размеры

F — фуга (расстояние между фасадом и боковиной), мм;
H — высота установочной площадки, мм;
T — толщина двери, мм;
D — расстояние до чашки петли, мм.

Расчет высоты установочной площадки

Фуга F, мм	Расстояние до чашки D, мм
Фуга F, мм	3	4	5	6	7
−3					0
−2				0
−1			0		2
0		0		2
1	0		2		4
2		2		4
3	2		4
4		4
5	4

Высота установочной площадки H, мм

— рекомендуемые установочные площадки

для двери и боковины толщиной 16 мм.

Для площадок под саморез Установочные размеры для площадок HARMONY, PULSE под саморез

Для площадок с евровинтами Установочные размеры для площадок HARMONY, PULSE с евровинтами

Для усиленных площадок под саморез Установочные размеры для усиленной установочной площадки HARMONY под саморезы, 4 отверстия (артикул 545A01M50)

Установочные размеры для усиленной установочной площадки HARMONY под саморезы, 4 отверстия (артикул 545A01M50)

H — высота площадки
Х — расстояние до центра отверстий под площадку = 37 мм

Минимальная фуга
в зависимости от толщины фасада

Данная таблица создана для определения минимального расстояния F (фуги),
чтобы дверь толщиной Т могла открываться без выступа за пределы шкафа
и при этом не мешала соседним дверям.

Минимальная фуга для дверей с радиусными кромками (R = 1 мм)
при заводской регулировке.

Для дверей толщиной от 22 мм рекомендуется произвести пробную установку.

Толщина двери T, мм	Расстояние до чашки D, мм
Толщина двери T, мм	3	4	5	6	7
22	2.6	2.5	2.4	2.4	2.3
21	2.2	2.1	2.0	2.0	1.9
20	1.8	1.8	1.7	1.6	1.6
19	1.5	1.4	1.4	1.3	1.3
18	1.2	1.1	1.1	1.1	1.0
17	0.9	0.9	0.9	0.8	0.8
16	0.7	0.7	0.6	0.6	0.6
15	0.5	0.5	0.4	0.4	0.4
14	0.3	0.3	0.2	0.2	0.2

Присадка под чашку петли
