Цена 189.70
/ компл
Срок поставки: 14 дней
Характеристики
Ассортимент
Под заказ
Производитель
PULSE (Китай)
Цвет товара
никель
Система
HARMONY
Наложение фасада
накладное
Тип монтажа
быстрый монтаж
Материал фасада
стекло
Угол фасада в закрытом положении, градусов
90
Диаметр чашки, мм
35
Тип петли
четырехшарнирная
Угол фасада в открытом положении, градусов
105
Фрезеровка фасада
есть
Тип закрывания
плавное закрывание
Вид товара
петли
Толщина фасада, мм
4-6
Описание
Описание

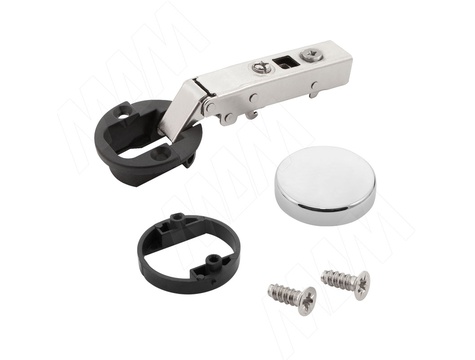

Комплектация:
петля, заглушка круглая (хром), крепежные винты для чашки
Материал:
сталь, пластик
Преимущества:
- быстрый монтаж;
- расстояние от торца фасада до отверстия под чашку (D) — от 3 до 6 мм;
- диаметр чашки — 35 мм;
- открывание — 105°;
- амортизатор расположен в плече петли;
- толщина стекла (Т) — от 4 до 6 мм;
- регулировка — −6/&plus2 мм;
- сертификат на 80 000 циклов.
Для крепежа используются саморезы ∅4×16.
Выбор установочной площадки
| Крепление |
Установочная
площадка | Тип площадки | Цвет |
Высота
площадки H, мм | Артикул |
|---|---|---|---|---|---|
|
под саморез
3,5×15 3,5×16 4×16 |  | стандартная | никель | 0 | 525A01M500C |
2
|
525A01M502C
| ||||
| 4 | 525A01M504C | ||||
 | бронза | 0 | 525A01M500CBR | ||
2
|
525A01M520CBR
| ||||
 | чёрный никель | 0 | 525A01M500CBN | ||
2
|
525A01M520CBN
| ||||
 | усиленная | никель | 0 | 545A01M500C | |
2
|
545A01M502C
| ||||
| 4 | 545A01M504C | ||||
|
с евровинтами
6,3×10 |  | стандартная | никель | 0 | 525A16M500C |
2
|
525A16M502C
| ||||
| 4 | 525A16M504C | ||||
|
с эксцентриком
под саморез 3,5×15 3,5×16 4×16 |  | стандартная | никель |
2
|
525EX01M502C
|
Регулировка фасада по высоте ±2 мм за счет овальных отверстий.
— рекомендуемые установочные площадки
для боковины толщиной 16 мм.
Декоративные накладки на петли
| Внешний вид | Тип накладки | Артикул |
|---|---|---|
 | с логотипом | 510Y500C |

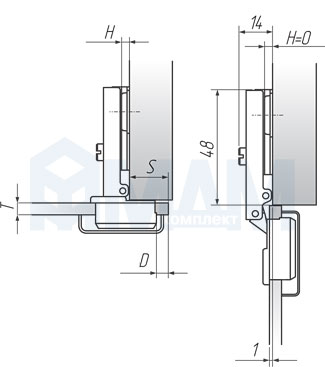

Установочные размеры
|
Наложение
двери S, мм | Расстояние до чашки D, мм | |||
3
| 4 | 5 | 6 | |
| 20 | 0 | |||
| 19 | 0 | |||
| 18 | 0 | 2 | ||
| 17 | 0 | 2 | ||
| 16 | 2 | 4 | ||
15
|
2
| 4 | ||
| 14 | 4 | 4 | ||
| 13 | 4 | 4 | ||
Высота установочной площадки H, мм
Для площадок под саморез
Для площадок с евровинтами
Для усиленных площадок под саморез
H
— высота площадки
Х
— расстояние до центра отверстий под площадку = 37 мм
Вся размещенная в каталогах и на сайте техническая
(в том числе схемы, планы, чертежи и т.д.), визуальная, текстовая и цифровая информация
является исключительно справочной, не может быть копирована и использована без проверки
перед применением. Компания не несет ответственности за возможные неточности,
ошибки и/или опечатки в вышеуказанной информации. Компания имеет право по своему выбору
и в любой момент вносить любые изменения в вышеуказанную информацию.
Цвета в каталоге и на сайте могут не полностью совпадать с цветом изделий.
