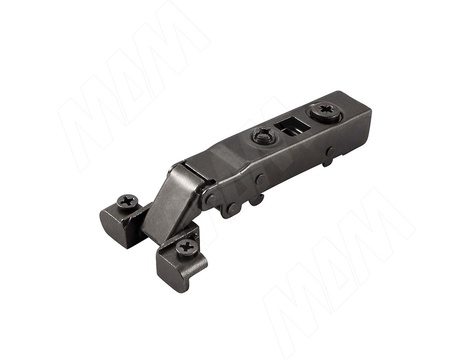

HARMONY петля для алюминиевого профиля без амортизатора, без пружины (90/105), накладная, стандартная, цвет черный никель, 51MS410510UBN - ТВЦ Потатушкиных.Материалы для производства мебели

Цена 158.83 / шт

Срок поставки: 14 дней

O товаре

Характеристики

Ассортимент

Под заказ

Производитель

PULSE (Китай)

Цвет товара

чёрный никель

Система

HARMONY

Наложение фасада

накладное

Тип монтажа

быстрый монтаж

Материал фасада

узкий рамочный профиль

Угол фасада в закрытом положении, градусов

Тип петли

четырехшарнирная

Угол фасада в открытом положении, градусов

105

Фрезеровка фасада

есть

Тип закрывания

открывание от нажатия

Вид товара

петли

Описание

Применение: используется с узким рамочным профилем
Комплектация: петля, винт — 2 шт.
Материал: сталь, пластик

Преимущества:

быстрый монтаж;
глубина чашки — 11,5 мм;
сверление под чашку — 28/7 мм;
открывание — 105°;
толщина профиля (T) — от 19 до 23 мм;
регулировка — −6/&plus2 мм;
сертификат на 80 000 циклов.

Для крепежа используются саморезы ∅4×16.

Выбор типа установочной площадки

Крепление	Тип площадки	Цвет	Высота площадки H, мм	Артикул
под саморез 3,5×15 3,5×16 4×16	стандартная	никель	0	525A01M500C
			2	525A01M502C
			4	525A01M504C
		бронза	0	525A01M500CBR
		бронза	2	525A01M520CBR
		чёрный никель	0	525A01M500CBN
		чёрный никель	2	525A01M520CBN
	усиленная	никель	0	545A01M500C
			2	545A01M502C
			4	545A01M504C
с евровинтами 6,3×10	стандартная	никель	0	525A16M500C
			2	525A16M502C
			4	525A16M504C
с эксцентриком под саморез 3,5×15 3,5×16 4×16	стандартная	никель	2	525EX01M502C

Регулировка фасада по высоте ±2 мм за счет овальных отверстий.

— рекомендуемые установочные площадки

для боковины толщиной 16 мм.

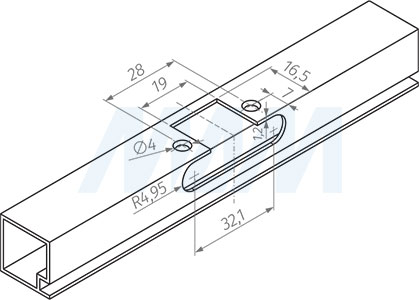

Схема сверления отверстий

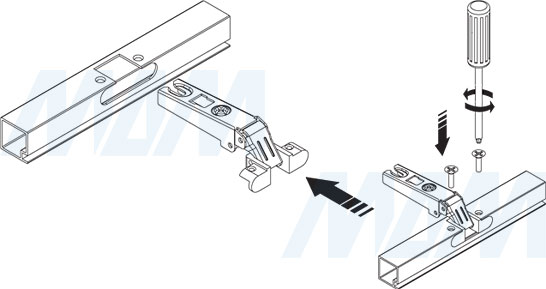

Установка петли HARMONY, PULSE для узкого рамочного профиля

Наложение двери S, мм	Толщина профиля, мм
Наложение двери S, мм	19	20	21	22	23
19					0
18				0
17			0		2
16		0		2
15	0		2		4
14		2		4
13	2		4
12		4
12	4

Высота установочной площадки H, мм
