GX Box Комплект боковин ящика H120 мм, 450 мм, темно-серый, GX120450 - ТВЦ Потатушкиных.Материалы для производства мебели

Цена 771.57 / компл

Срок поставки: 14 дней

O товаре

Характеристики

Ассортимент

Под заказ

Производитель

PULSE (Китай)

Цвет товара

тёмно-серый

Система

GX BOX

Тип ящика

со средними боковинами

Длина направляющей, мм

450

Тип боковин

одностеночные

Цвет ящика

тёмно-серый

Вид товара

комплекты ящиков

Описание

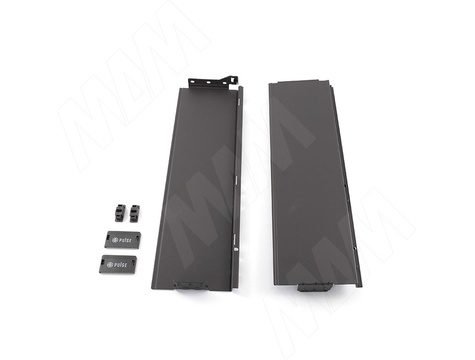

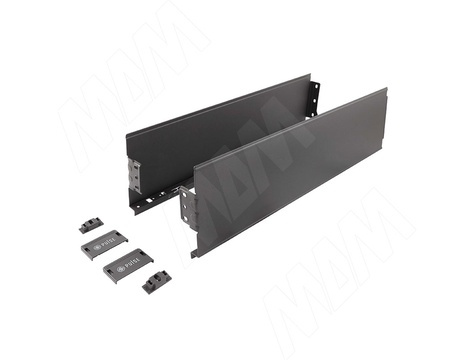

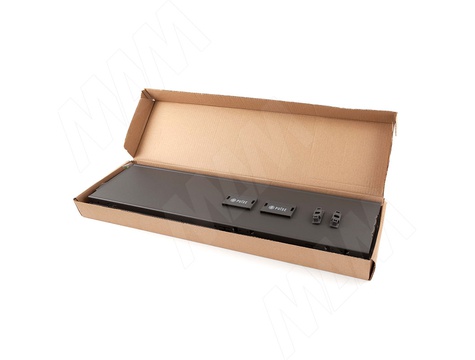

Комплектация: боковина — 2 шт., заглушка пластиковая — 2 шт., адаптер для направляющей — 2 шт.
Материал: металл, пластик

Преимущества:

толщина боковин составляет всего 1,5 мм, что позволяет использовать максимум полезного пространства внутри ящика;
крепления фасада на боковинах ящика позволяют отрегулировать фасад ±3 мм по горизонтали;

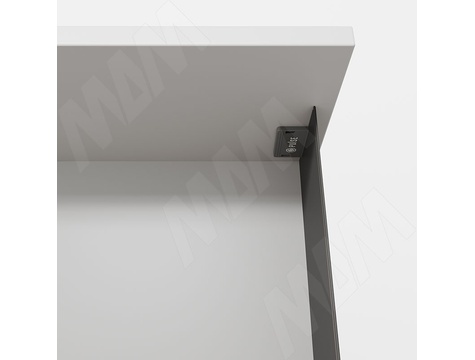

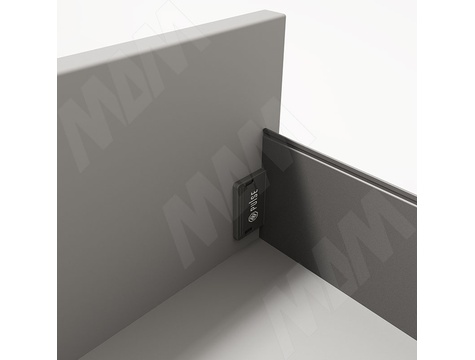

скрытые крепления и декоративные заглушки подчёркивают общий эстетический вид;
износостойкое полимерное покрытие;
предназначены для направляющих VEKTOR GS/GT, VEKTOR GFS/GFT (адаптер для направляющей идёт в комплекте), VEKTOR GFS B/GFT B.

Внимание! Саморезы для крепления задней стенки, дна и фасада приобретаются отдельно.

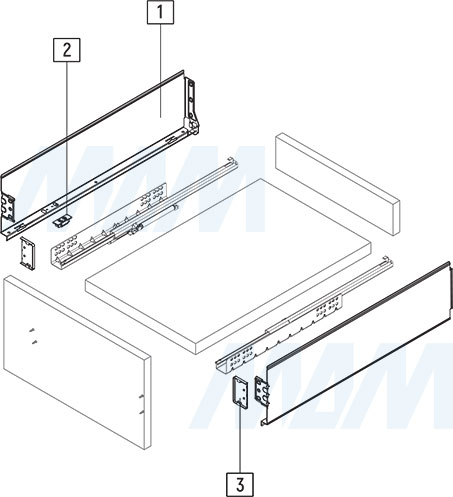

Комплектация выдвижного ящика GX BOX (артикул GX)

1. Боковина.
2. Адаптер для «пина» направляющей.
3. Заглушка.

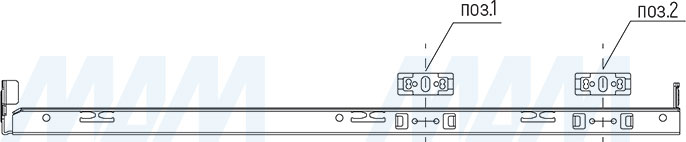

Установка адаптеров для направляющих ящика GX BOX (артикул GX)

Поз. 1. Для направляющих VEKTOR GS/GT.
Поз. 2. Для направляющих VEKTOR GFS/GFT.

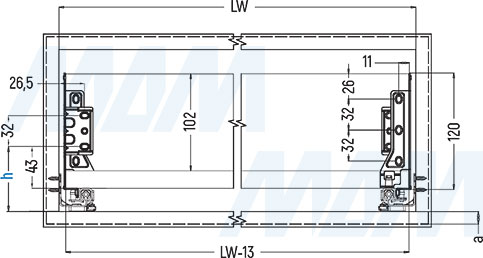

Установка комплекта боковин для выдвижного ящика GX BOX, высота 120 мм (артикул GX120)

Дно, задняя стенка и фасад для ящика GX BOX (артикул GX)

LW — внутренняя ширина корпуса
NL — номинальная длина ящика

Размеры дна для ящика GX BOX (артикул GX)

A — дно ящика

толщина: S.A = 16
длина: L.A = NL − 10
ширина: W.A = LW − 13

Размеры задней стенки для ящика GX BOX (артикул GX)

B — задняя стенка ящика

толщина: S.B = 16
ширина: W.B = LW − 13
высота: H.B

Боковина	H80	H120	H150
Высота H.B	62	102	132

Размеры фасада для ящика GX BOX (артикул GX)

С — фасад ящика

a — наложение фасада
h — расстояние от дна ящика

h	H80	H120	H150
GS/GT	52	67	97
GFS/GFT	56	71	101
GFS B/GFT B	56	71	101
