Цена 2504.98 / компл

Срок поставки: 14 дней

Характеристики

Ассортимент
Под заказ
Производитель
PULSE (Китай)
Система
FLAP
Минимальная глубина установки, мм
154
Тип механизма
механический
Тип работы
фрикционный
Тип открывания
поворотный вверх
Высота фасада, мм
400 - 500

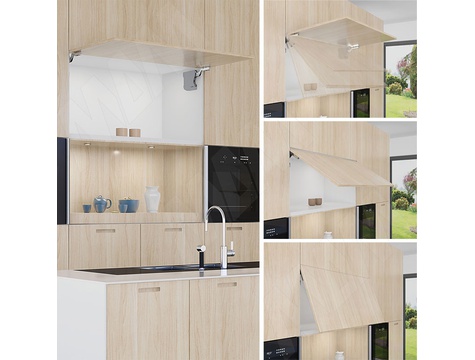

Описание

Описание

Применение: для деревянных фасадов и фасадов на основе алюминиевого рамочного профиля (широкого)
Коэффициент мощности: 2100–3100 Коэффициент мощности = высота фасада × вес фасада (с ручками)
Толщина фасада: 16–28 мм
Высота фасада: 400–500 мм
Ширина фасада: 500–1600 мм
3D-регулировка фасада: по высоте, по ширине, по глубине— ±2 мм
Примечание: рассчитаны на 30 000 циклов открывания/закрывания

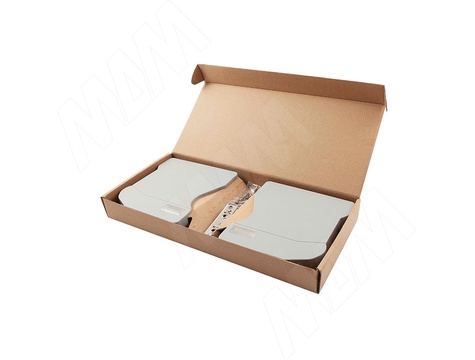

Комплектация:

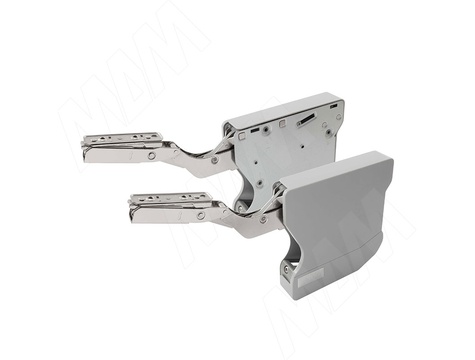

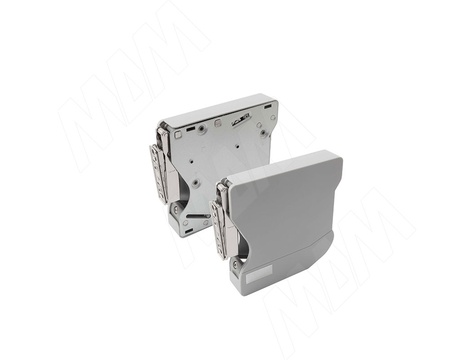

механизм — 2 шт. (левый, правый)
декоративная заглушка серого цвета — 2 шт.

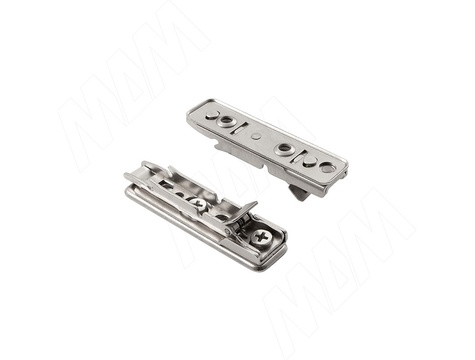

крепление для фасада — 2 шт.
саморез с потайной головкой 4×35 мм — 8 шт.
саморез с потайной головкой 4×16 мм  — 4 шт.
Материал: металл, пластик

Схема установки

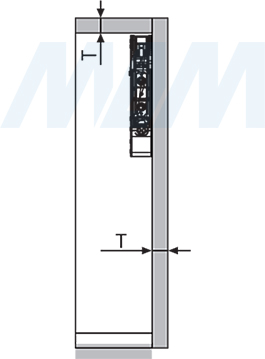

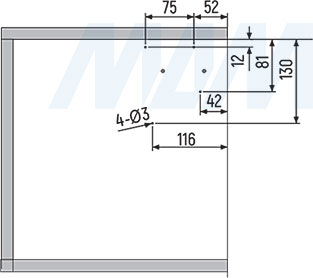

Установочные отверстия Установочные отверстия для поворотного подъемный механизма FLAP (артикул FL123) SOB — толщина панели
Разметка мест фиксации на саморезы Разметка мест фиксации на саморезы для поворотного подъемный механизма FLAP (артикул FL123) 4 самореза с потайной головкой 4×35 мм

Расчёт отверстий для фасада в зависимости от типа планки

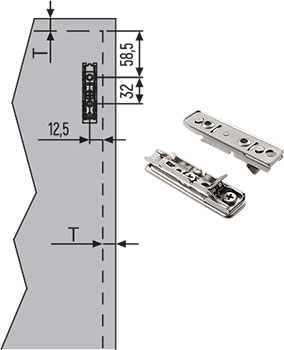

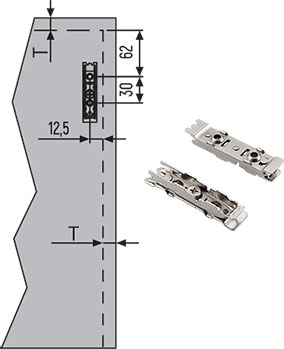

Тип 1 Расчет отверстий для фасада для поворотного подъемный механизма FLAP при использовании планок типа 1 (артикул FL123) T — толщина панели
Тип 2 Расчет отверстий для фасада для поворотного подъемный механизма FLAP при использовании планок типа 2  (артикул FL123) T — толщина панели
Расчет отверстий для фасада для поворотного подъемный механизма FLAP (артикул FL123)

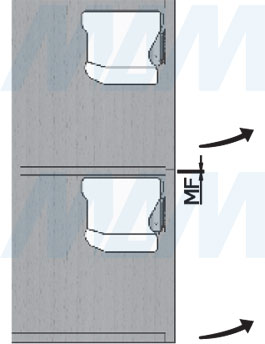

Минимальное расстояние между фасадами — 2 мм Минимальное расстояние между фасадами для поворотного подъемный механизма FLAP (артикул FL123)

Варианты установки

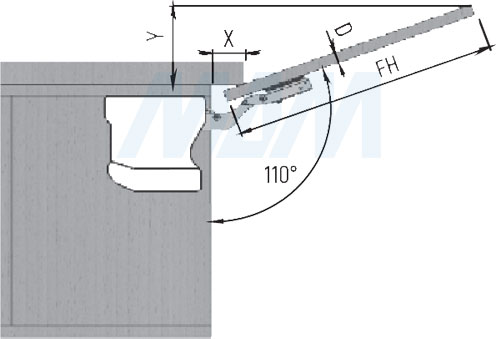

Вариант 1 Установка поворотного подъемный механизма FLAP (артикул FL123), вариант 1
D, мм 16 18 22 26 28
X, мм 43 39 30 18 12
Y, мм Y = FH × 0,31 − 15 + D

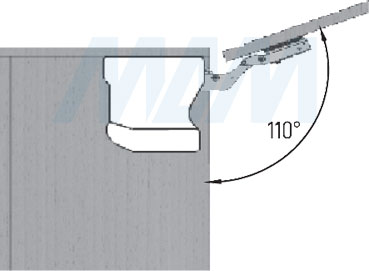

Вариант 2 Установка поворотного подъемный механизма FLAP (артикул FL123), вариант 2

Рекомендуемые размеры и вес фасадов в зависимости от силы механизма FLAP

Толщина фасада — 16 мм.

Высота фасада, мм Масса, кг Регулировка
с запасом min
450 4,5 +
400 4,9 +
380 5,0 +

Регулировка на подъёмнике обозначается шкалой в 16 делений.
