Цена 1032.37
/ компл
Срок поставки: 14 дней
Характеристики
Ассортимент
Под заказ
Производитель
PULSE (Китай)
Система
FLAP LIGHT
Минимальная глубина установки, мм
180
Тип механизма
механический
Тип работы
фрикционный
Тип открывания
поворотный вверх
Высота фасада, мм
300 - 550
Описание
Описание

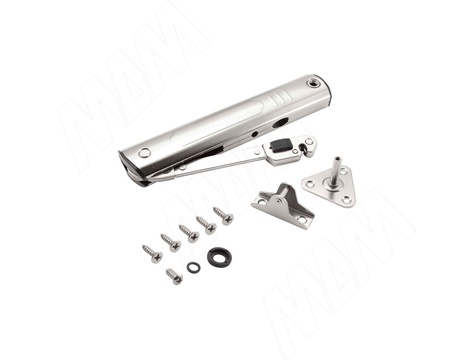

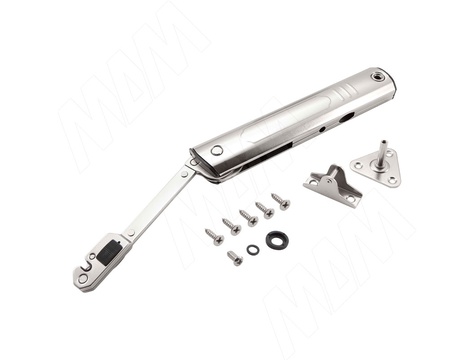

Комплектация:
механизм, крепёж
Материал:
металл, пластик
Преимущества:
- универсальный механизм — правый/левый (в зависимости от веса фасада возможна установка двух механизмов в один корпус);
- минимальная глубина корпуса — 180 мм;
- простой монтаж;
- рассчитаны на 30 000 циклов открывания/закрывания;
- сила механизма регулируется крестовой отвёрткой.
Установка

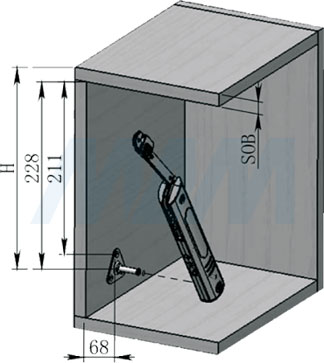

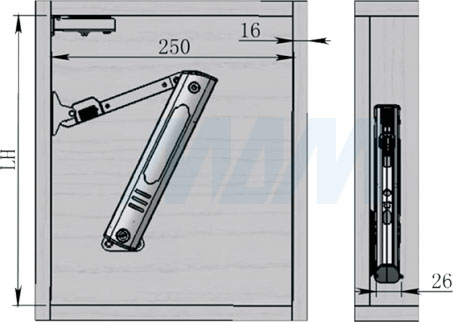

Установочные размеры
Толщина панелей корпуса
Минимальная глубина корпуса 180 мм
Минимальная глубина корпуса 180 мм

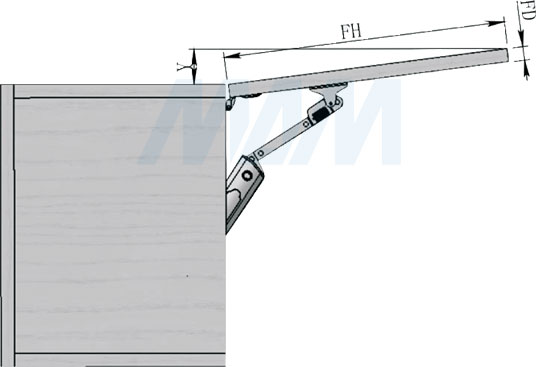

Требуемое пространство
| FD, мм | 16 | 19 | 22 | 24 |
| Y, мм | 46 | 48 | 51 | 53 |

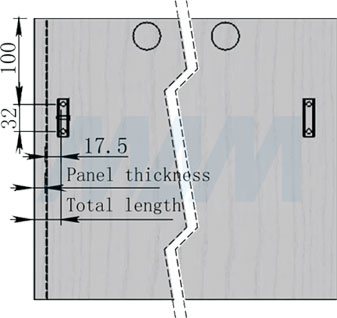

Расчёт присадочных отверстий на фасаде
Отступ от края фасада до центра отверстия = 17,5 + толщина боковины
Отступ от края фасада до центра отверстия = 17,5 + толщина боковины

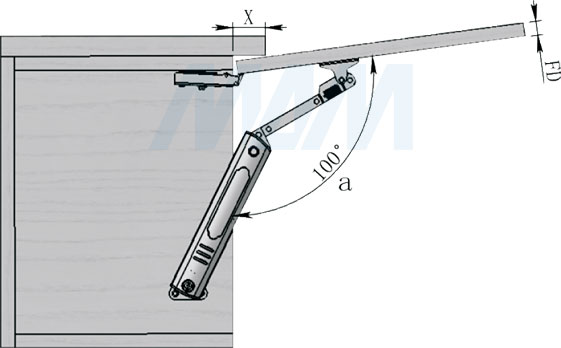

Расчёт вылета верхней панели
| FD, мм | 16 | 19 | 22 | 24 |
| X, мм | 42 | 30 | 20 | 10 |
LH
— внутренняя высота корпуса
H — высота
FD — толщина фасада
FH — высота фасада
SOB — толщина боковин
Y — расстояние от корпуса до верхней точки открытого фасада
X — толщина декоративной панели
A — угол открытия
H — высота
FD — толщина фасада
FH — высота фасада
SOB — толщина боковин
Y — расстояние от корпуса до верхней точки открытого фасада
X — толщина декоративной панели
A — угол открытия

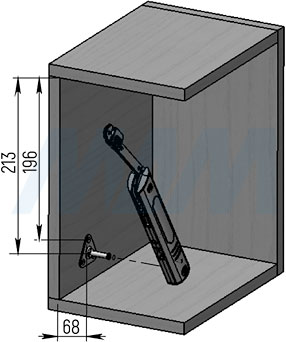

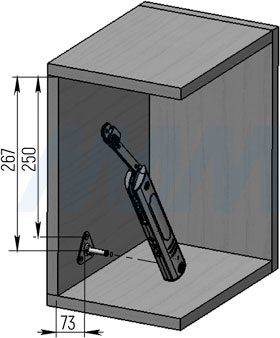

Варианты углов открывания фасада

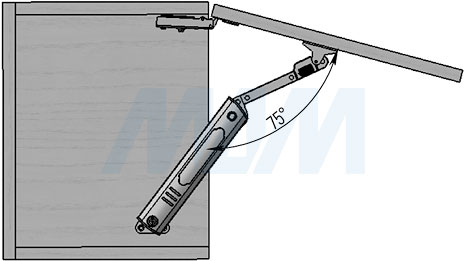

Угол открывания фасада 75°
Присадка для боковины
Присадка для фасада

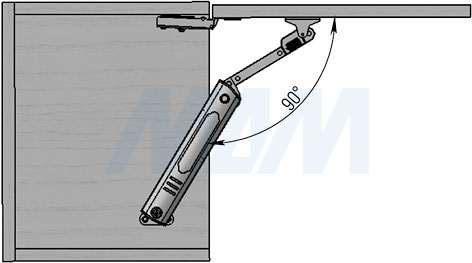

Угол открывания фасада 90°
Присадка для боковины
Присадка для фасада

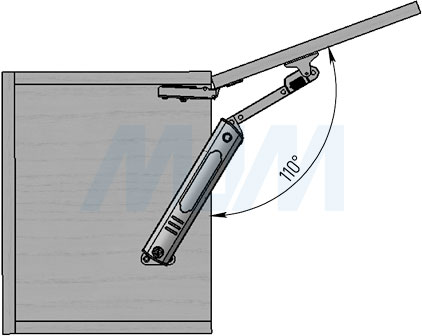

Угол открывания фасада 110°
Присадка для боковины
Присадка для фасада
Количество подъёмных механизмов FLAP LIGHT в зависимости от веса фасада
Толщина фасада — 16 мм.
| Высота фасада, мм | Масса, кг | Количество подъёмников | Регулировка | ||
|---|---|---|---|---|---|
| 1 шт. | 2 шт. | с запасом | min | ||
| 450 | 3,8 | + | + | ||
| 400 | 4,0 | + | + | ||
| 300 | 5,5 | + | + | ||
| 550 | 6,0 | + | + | ||
| 500 | 6,0 | + | + | ||
| 450 | 7,5 | + | + | ||
