Цена 1032.37 / компл

Срок поставки: 14 дней

Характеристики

Ассортимент
Под заказ
Производитель
PULSE (Китай)
Система
FLAP LIGHT
Минимальная глубина установки, мм
180
Тип механизма
механический
Тип работы
фрикционный
Тип открывания
поворотный вверх
Высота фасада, мм
300 - 550

Описание

Описание

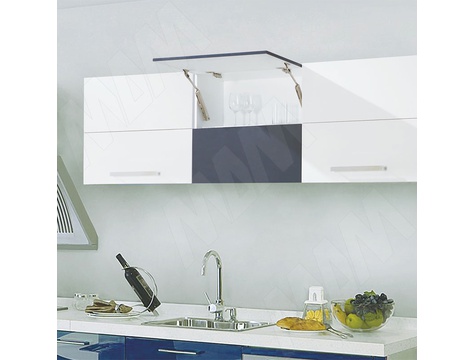

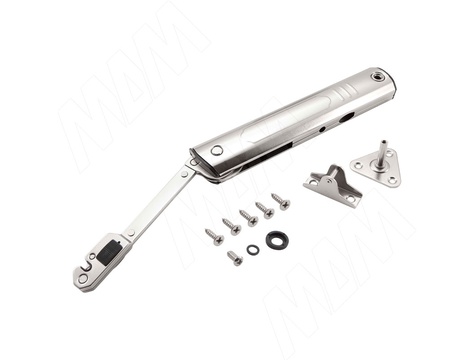

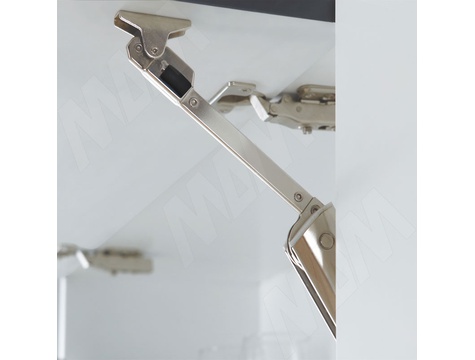

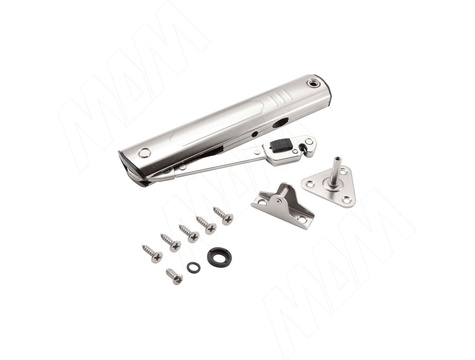

Комплектация: механизм, крепёж
Материал: металл, пластик

Преимущества:

  • универсальный механизм — правый/левый (в зависимости от веса фасада возможна установка двух механизмов в один корпус);
  • минимальная глубина корпуса — 180 мм;
  • простой монтаж;
  • рассчитаны на 30 000 циклов открывания/закрывания;
  • сила механизма регулируется крестовой отвёрткой.

Установка

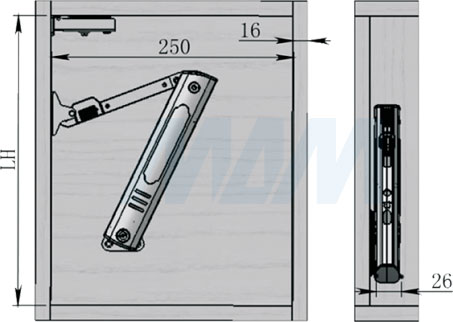

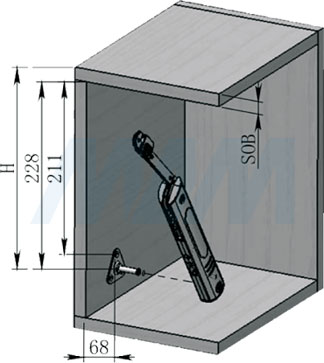

Установочные размеры Установочные размеры подъемного механизма FLAP LIGHT (артикул FL317)
Толщина панелей корпуса Толщина панелей корпуса для подъемного механизма FLAP LIGHT (артикул FL317) Минимальная глубина корпуса 180 мм

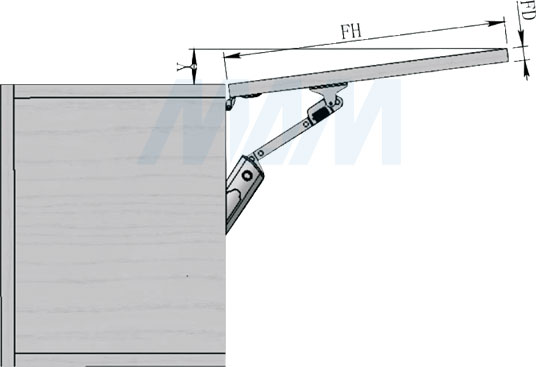

Требуемое пространство Требуемое пространство для подъемного механизма FLAP LIGHT (артикул FL317)
FD, мм 16 19 22 24
Y, мм 46 48 51 53

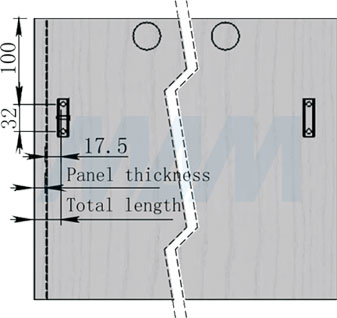

Расчёт присадочных отверстий на фасаде Расчет присадочных отверстий на фасаде для подъемного механизма FLAP LIGHT (артикул FL317) Отступ от края фасада до центра отверстия = 17,5 + толщина боковины

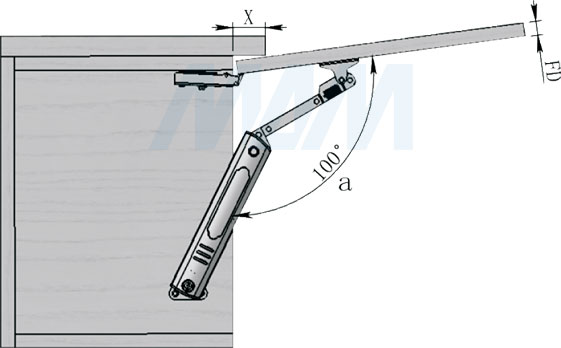

Расчёт вылета верхней панели Расчёт вылета верхней панели для подъемного механизма FLAP LIGHT (артикул FL317)
FD, мм 16 19 22 24
X, мм 42 30 20 10
LH — внутренняя высота корпуса
H — высота
FD — толщина фасада
FH — высота фасада
SOB — толщина боковин
Y — расстояние от корпуса до верхней точки открытого фасада
X — толщина декоративной панели
A — угол открытия

Варианты углов открывания фасада

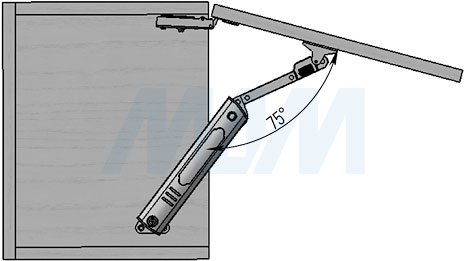

Угол открывания фасада 75° Угол открывания фасада 75 градусов при использовании подъемного механизма FLAP LIGHT (артикул FL317)

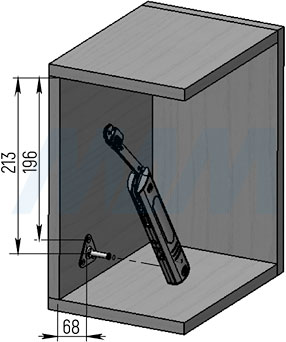

Присадка для боковины Присадка для боковины для угла открывания фасада 75 градусов при использовании подъемного механизма FLAP LIGHT (артикул FL317)
Присадка для фасада Присадка для фасада для угла открывания 75 градусов при использовании подъемного механизма FLAP LIGHT (артикул FL317)

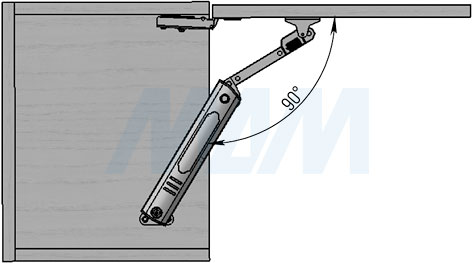

Угол открывания фасада 90° Угол открывания фасада 90 градусов при использовании подъемного механизма FLAP LIGHT (артикул FL317)

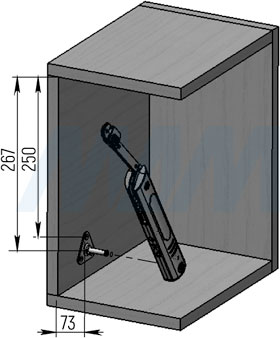

Присадка для боковины Присадка для боковины для угла открывания фасада 90 градусов при использовании подъемного механизма FLAP LIGHT (артикул FL317)
Присадка для фасада Присадка для фасада для угла открывания 90 градусов при использовании подъемного механизма FLAP LIGHT (артикул FL317)

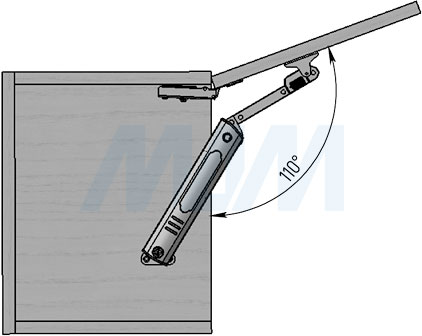

Угол открывания фасада 110° Угол открывания фасада 110 градусов при использовании подъемного механизма FLAP LIGHT (артикул FL317)
Присадка для боковины Присадка для боковины для угла открывания фасада 110 градусов при использовании подъемного механизма FLAP LIGHT (артикул FL317)
Присадка для фасада Присадка для фасада для угла открывания 110 градусов при использовании подъемного механизма FLAP LIGHT (артикул FL317)

Количество подъёмных механизмов FLAP LIGHT в зависимости от веса фасада

Толщина фасада — 16 мм.

Высота фасада, мм Масса, кг Количество подъёмников Регулировка
1 шт. 2 шт. с запасом min
500 4,8 + +
380 6,5 + +
