EVOLIFT fold комплект складных подъемных механизмов, усиленный, H881-960мм, 6,0 - 10,5кг, FLMI91XFSN9 - ТВЦ Потатушкиных.Материалы для производства мебели

Цена 10329.73 / компл

Срок поставки: 14 дней

O товаре

Характеристики

Ассортимент

Под заказ

Производитель

Salice (Италия)

Система

EVOLIFT FOLD

Минимальная глубина установки, мм

175

Тип механизма

механический

Тип работы

автоматический

Тип открывания

складной вверх

Высота фасада, мм

881 - 960

Описание

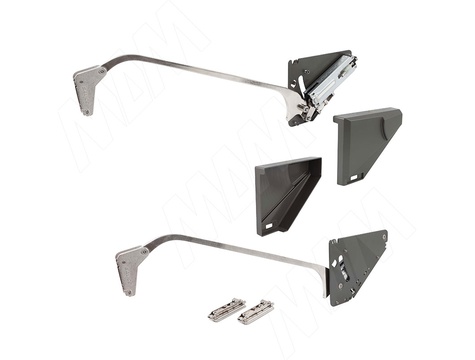

Комплектация: правый механизм, левый механизм, междверная петля — 2 шт., правая заглушка, левая заглушка
Материал: сталь, пластик

Преимущества:

плавная и бесшумная работа;
два типа механизмов для разных размеров и веса фасадов;
механизм на спиральной пружине с широким диапазоном регулировки;
для деревянных и алюминиевых фасадов;
плавное закрывание;
высота фасадов: от 881 до 960 мм;
вес фасадов: от 6 до 10,5 кг.

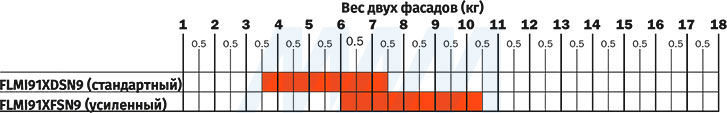

График подбора усилия подъемного механизма EVOLIFT FOLD для корпусов высотой 881–960 мм

График подбора усилия подъёмного механизма EVOLIFT FOLD от Salice для корпусов высотой 881-960 мм (артикул FLMI91X SN9)

Схема присадки боковины корпуса под основание подъёмного механизма

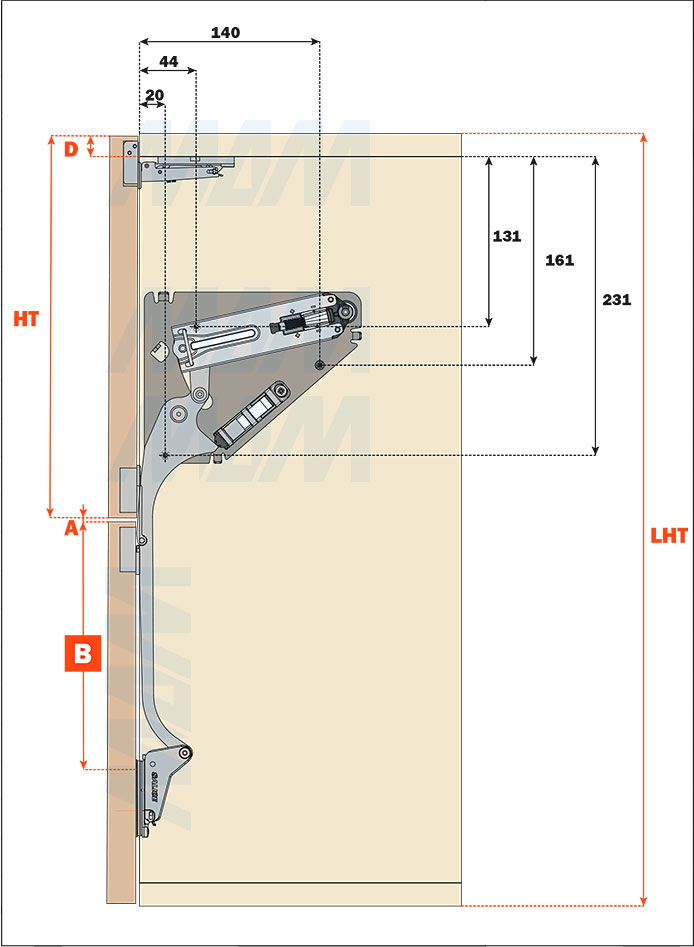

Установка подъёмного складного механизма EVOLIFT FOLD от Salice (артикул FLMI SN9), схема 1

Подъёмный механизм	Высота корпуса, мм	Формула расчёта B
FLMI66	631–690	505 + D – HT – A
FLMI72	691–750	535 + D – HT – A
FLMI78	751–810	565 + D – HT – A
FLMI91	881–960	634 + D – HT – A

А — зазор между фасадами
B — расстояние до первого отверстия присадки ответной планки под установку рычага
D — размер наложения фасада на боковину корпуса
HT — высота фасада
K — отступ от края фасада до начала фрезеровки под чашку петли
LHT — высота корпуса

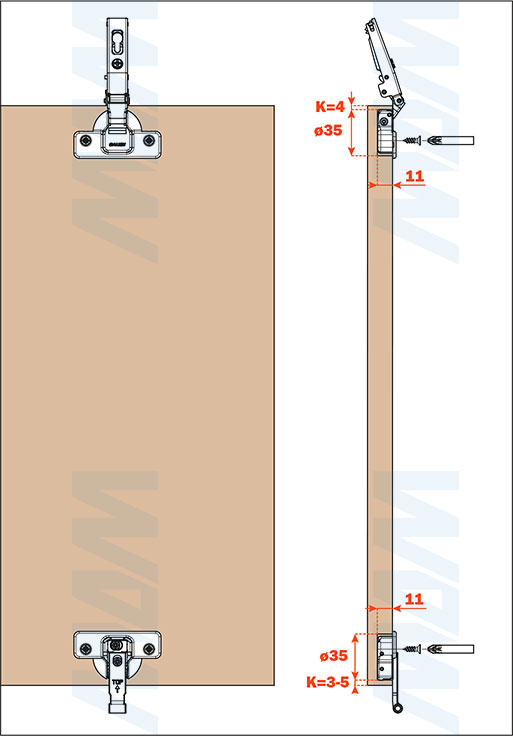

Схема присадки фасадов из ДСП/МДФ/массива

Верхний фасад

Установка подъёмного складного механизма EVOLIFT FOLD от Salice (артикул FLMI SN9), схема 2

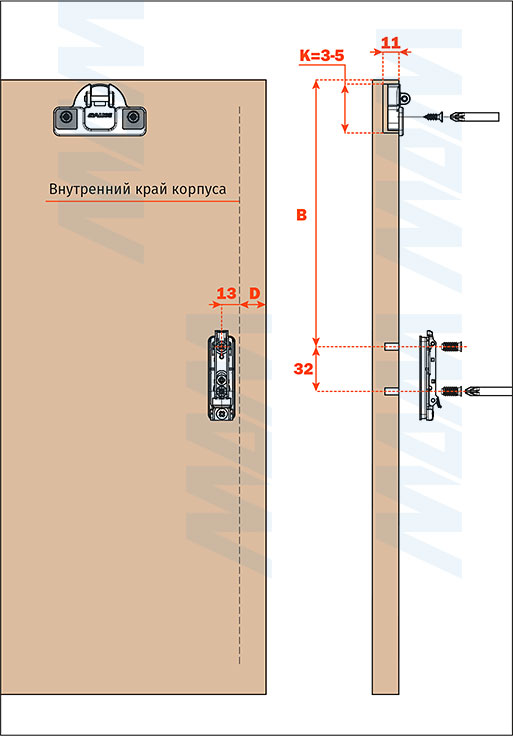

Нижний фасад

Установка подъёмного складного механизма EVOLIFT FOLD от Salice (артикул FLMI SN9), схема 3

Установка подъёмного складного механизма EVOLIFT FOLD от Salice (артикул FLMI SN9), схема 4

1 — регулировка зазора между фасадами ±1,5 мм
2 — регулировка по глубине ±1,5 мм

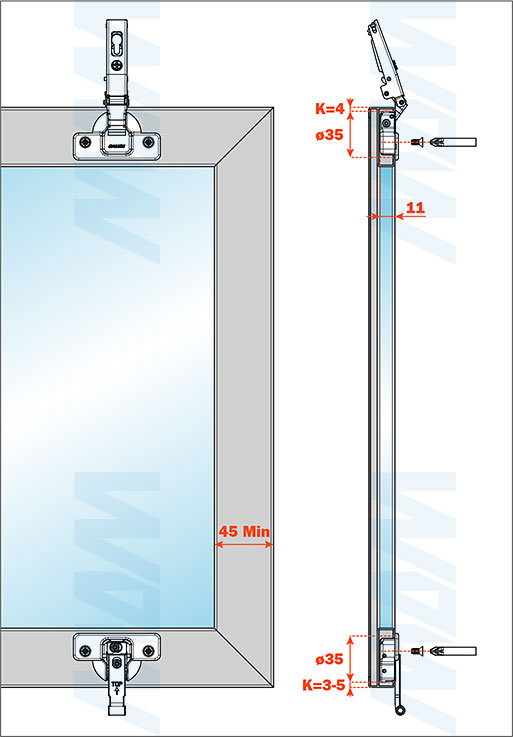

Схема присадки фасадов с рамочным профилем

Верхний фасад

Установка подъёмного складного механизма EVOLIFT FOLD от Salice (артикул FLMI SN9), схема 5

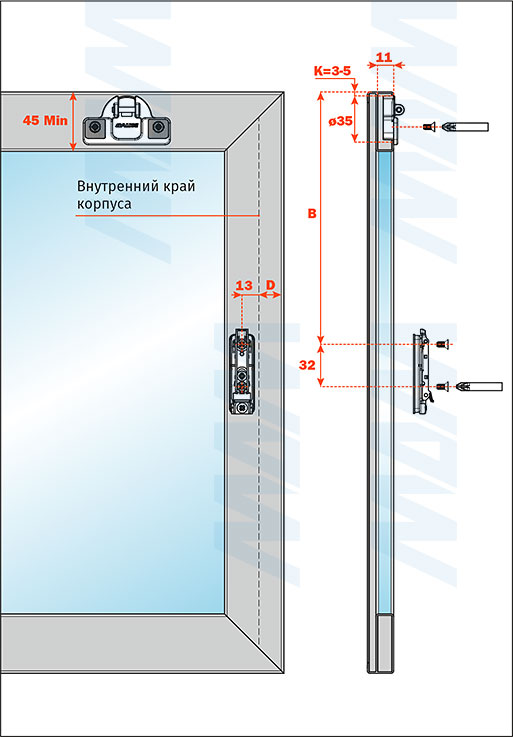

Нижний фасад

Установка подъёмного складного механизма EVOLIFT FOLD от Salice (артикул FLMI SN9), схема 6

Установка подъёмного складного механизма EVOLIFT FOLD от Salice (артикул FLMI SN9), схема 7

1 — регулировка зазора между фасадами ±1,5 мм
2 — регулировка по глубине ±1,5 мм

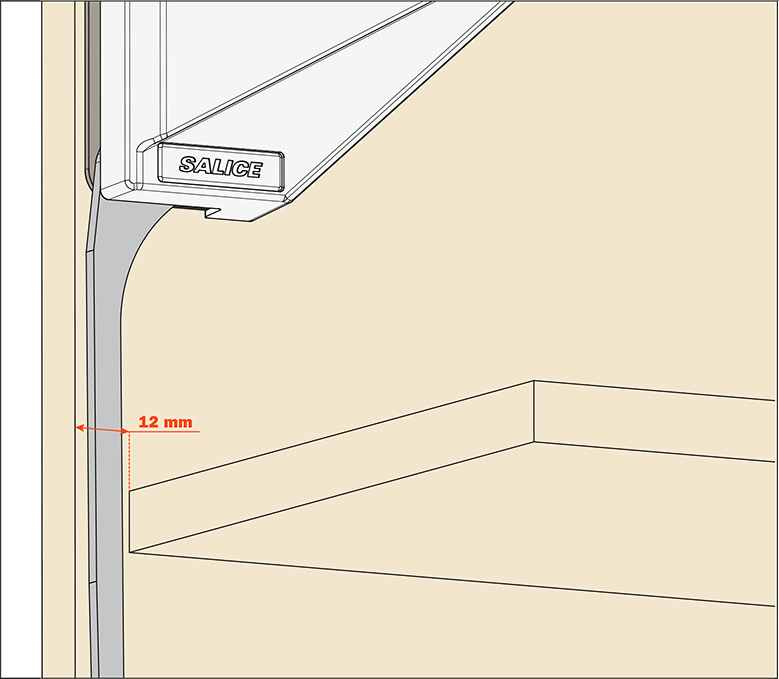

Минимальное расстояние необходимое для плеча механизма

Минимальное расстояние необходимое для плеча стандартного механизма EVOLIFT FOLD (артикул FLMI XFSN9)
