Срок поставки: 14 дней
Характеристики
Описание
Описание

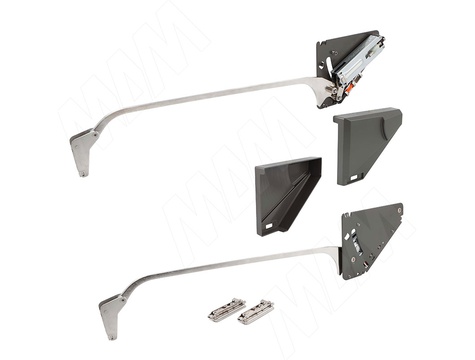

Комплектация:
правый механизм, левый механизм, междверная петля — 2 шт., правая заглушка, левая заглушка
Материал:
сталь, пластик
Преимущества:
- плавная и бесшумная работа;
- два типа механизмов для разных размеров и веса фасадов;
- механизм на спиральной пружине с широким диапазоном регулировки;
- для деревянных и алюминиевых фасадов;
- плавное закрывание;
- высота фасадов: от 881 до 960 мм;
- вес фасадов: от 3,5 до 7,5 кг.

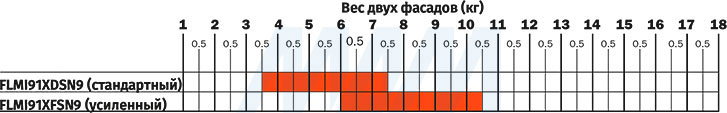

График подбора усилия подъемного механизма EVOLIFT FOLD для корпусов высотой 881–960 мм

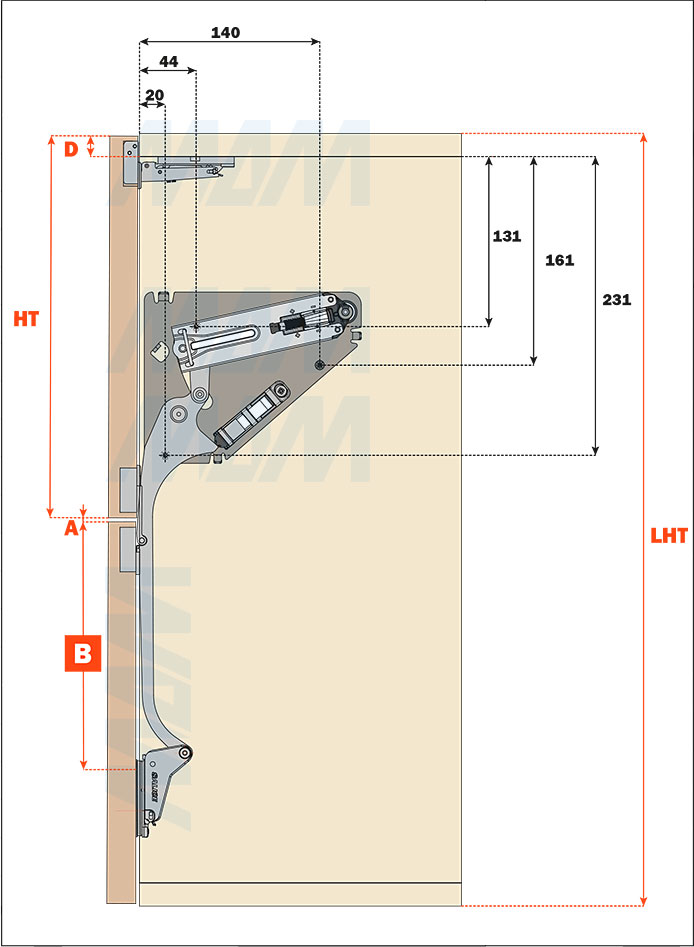

Схема присадки боковины корпуса под основание подъёмного механизма
|
Подъёмный
механизм |
Высота
корпуса, мм |
Формула
расчёта B |
|---|---|---|
| FLMI66 | 631–690 | 505 + D – HT – A |
| FLMI72 | 691–750 | 535 + D – HT – A |
| FLMI78 | 751–810 | 565 + D – HT – A |
| FLMI91 | 881–960 | 634 + D – HT – A |
А
— зазор между фасадами
B
— расстояние до первого отверстия присадки ответной планки под установку рычага
D
— размер наложения фасада на боковину корпуса
HT
— высота фасада
K
— отступ от края фасада до начала фрезеровки под чашку петли
LHT
— высота корпуса

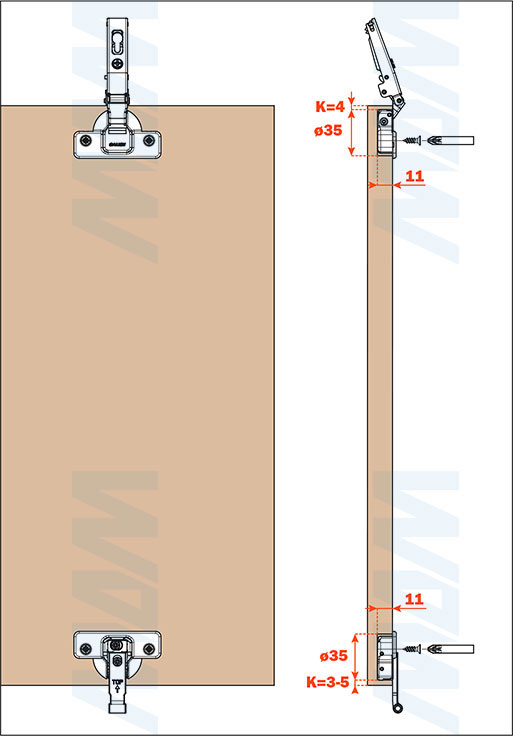

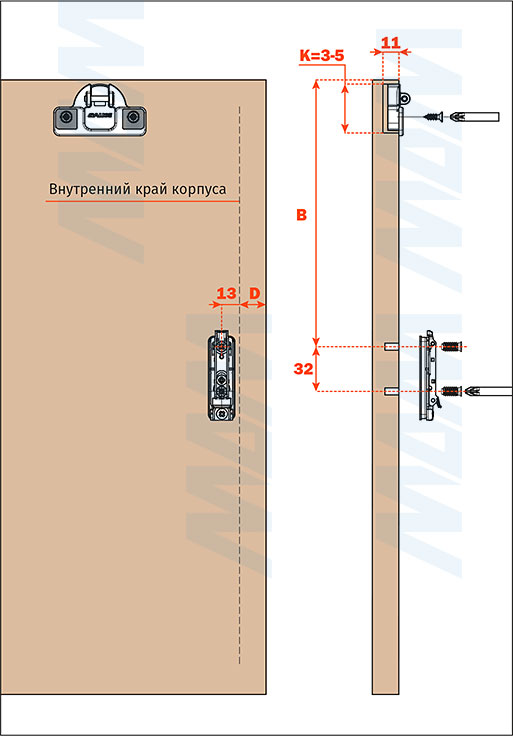

Схема присадки фасадов из ДСП/МДФ/массива
Верхний фасад
Нижний фасад
1
— регулировка зазора между фасадами ±1,5 мм
2
— регулировка по глубине ±1,5 мм

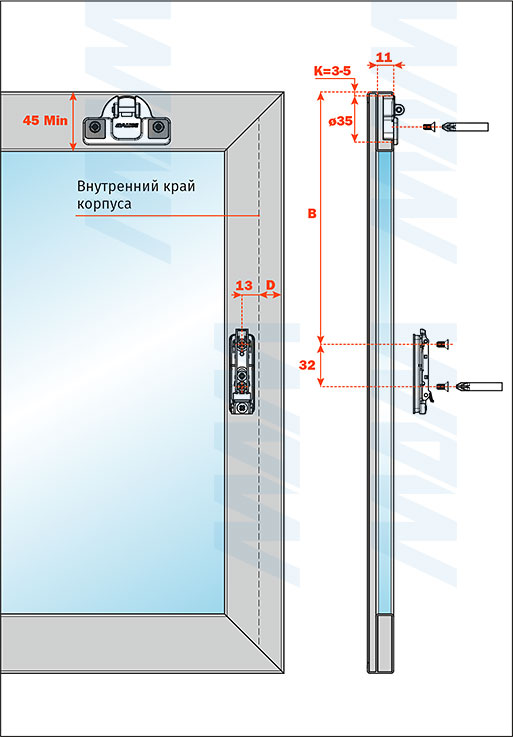

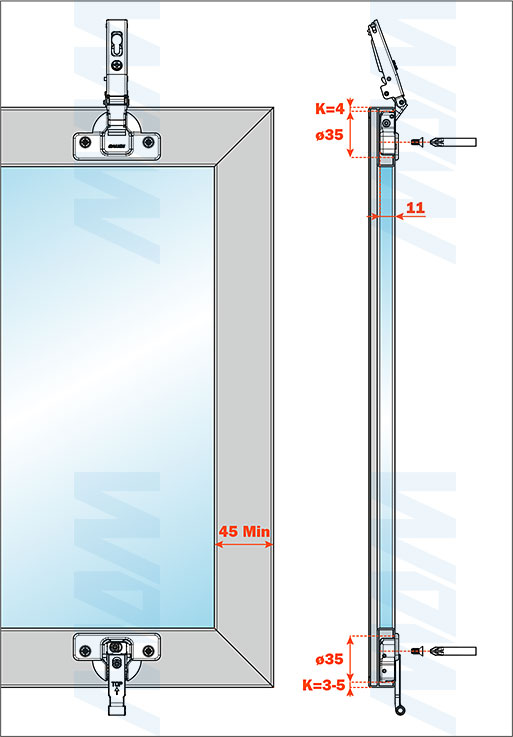

Схема присадки фасадов с рамочным профилем
Верхний фасад
Нижний фасад
1
— регулировка зазора между фасадами ±1,5 мм
2
— регулировка по глубине ±1,5 мм
