Цена 7706.58 / компл

Срок поставки: 14 дней

Характеристики

Ассортимент
Под заказ
Производитель
Salice (Италия)
Система
EVOLIFT FOLD
Минимальная глубина установки, мм
175
Тип механизма
механический
Тип работы
автоматический
Тип открывания
складной вверх
Высота фасада, мм
751 - 810

Описание

Описание

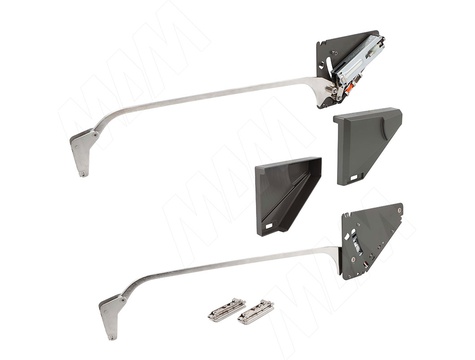

Комплектация: правый механизм, левый механизм, междверная петля — 2 шт., правая заглушка, левая заглушка
Материал: сталь, пластик

Преимущества:

  • плавная и бесшумная работа;
  • два типа механизмов для разных размеров и веса фасадов;
  • механизм на спиральной пружине с широким диапазоном регулировки;
  • для деревянных и алюминиевых фасадов;
  • плавное закрывание;
  • высота фасадов: от 751 до 810 мм;
  • вес фасадов: от 3,5 до 7,5 кг.

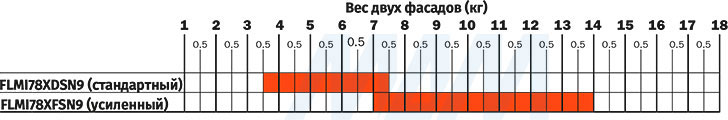

График подбора усилия подъемного механизма EVOLIFT FOLD для корпусов высотой 751–810 мм

График подбора усилия подъёмного механизма  EVOLIFT FOLD от Salice для корпусов высотой 691-750 мм (артикул FLMI78X SN9)

Схема присадки боковины корпуса под основание подъёмного механизма

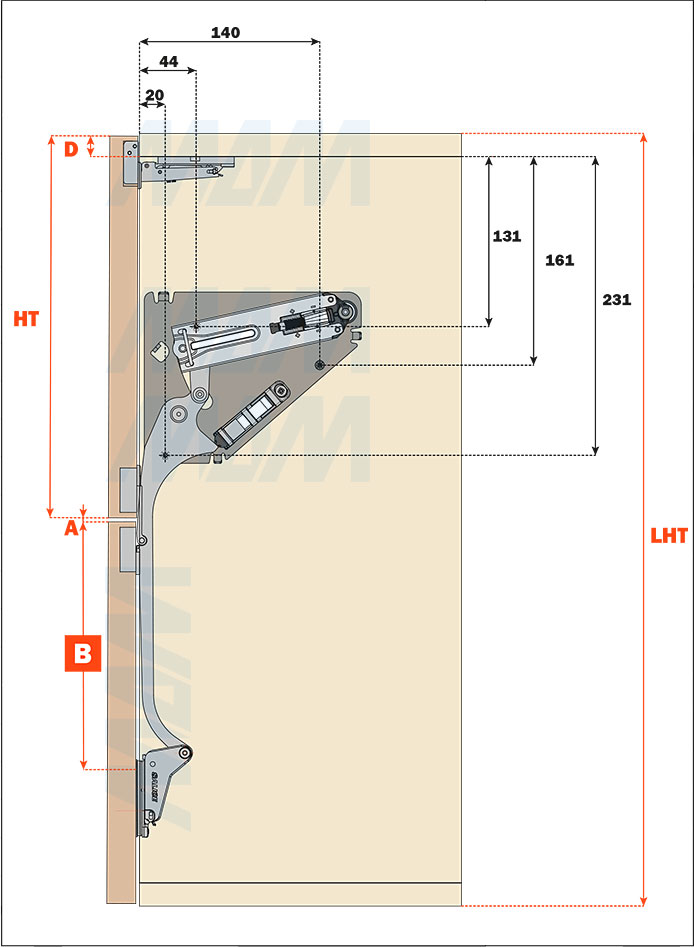

Установка подъёмного складного механизма EVOLIFT FOLD от Salice (артикул FLMI SN9), схема 1
Подъёмный
механизм
Высота
корпуса, мм
Формула
расчёта B
FLMI66 631–690 505 + D – HT – A
FLMI72 691–750 535 + D – HT – A
FLMI78 751–810 565 + D – HT – A
FLMI91 881–960 634 + D – HT – A

А — зазор между фасадами
B — расстояние до первого отверстия присадки ответной планки под установку рычага
D — размер наложения фасада на боковину корпуса
HT — высота фасада
K — отступ от края фасада до начала фрезеровки под чашку петли
LHT — высота корпуса

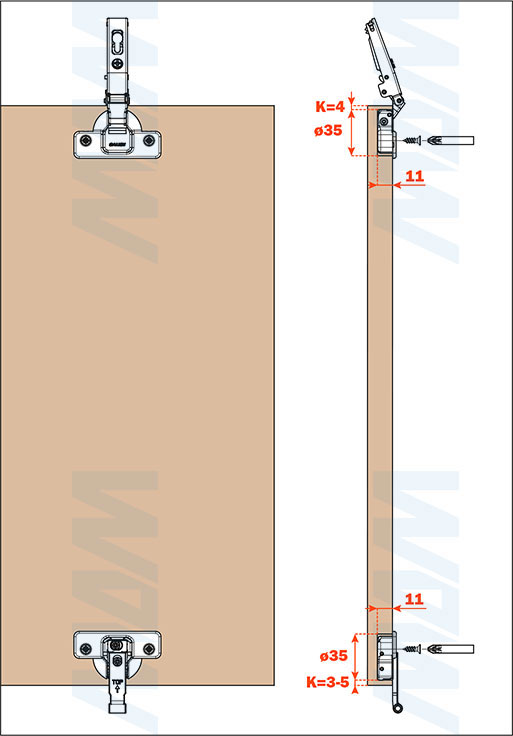

Схема присадки фасадов из ДСП/МДФ/массива

Верхний фасад

Установка подъёмного складного механизма EVOLIFT FOLD от Salice (артикул FLMI SN9), схема 2

Нижний фасад

Установка подъёмного складного механизма EVOLIFT FOLD от Salice (артикул FLMI SN9), схема 3
Установка подъёмного складного механизма EVOLIFT FOLD от Salice (артикул FLMI SN9), схема 4

1 — регулировка зазора между фасадами ±1,5 мм
2 — регулировка по глубине ±1,5 мм

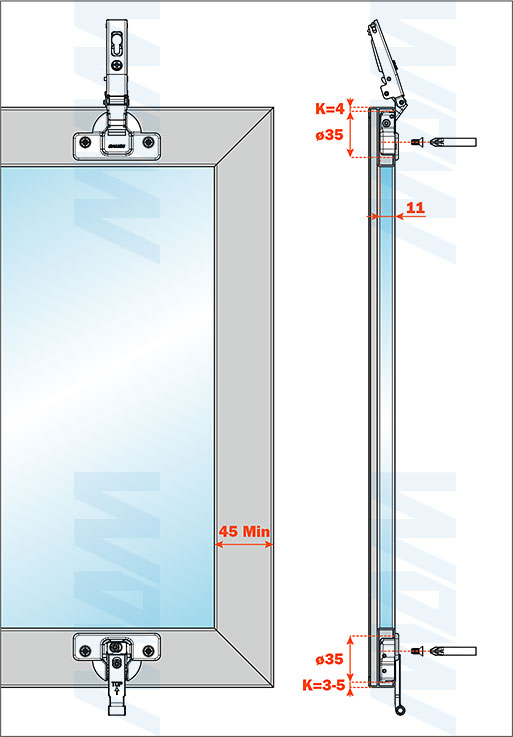

Схема присадки фасадов с рамочным профилем

Верхний фасад

Установка подъёмного складного механизма EVOLIFT FOLD от Salice (артикул FLMI SN9), схема 5

Нижний фасад

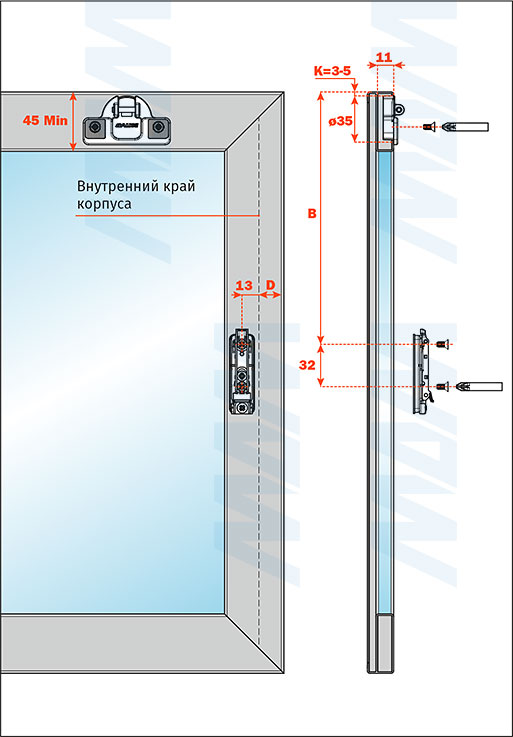

Установка подъёмного складного механизма EVOLIFT FOLD от Salice (артикул FLMI SN9), схема 6
Установка подъёмного складного механизма EVOLIFT FOLD от Salice (артикул FLMI SN9), схема 7

1 — регулировка зазора между фасадами ±1,5 мм
2 — регулировка по глубине ±1,5 мм
