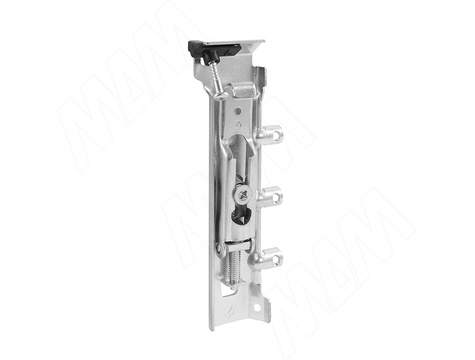

APC3 Скрытый мебельный навес с креплением на штоки D10, левый, 65210050ZN - ТВЦ Потатушкиных.Материалы для производства мебели

Цена 293.14 / шт

Срок поставки: 14 дней

O товаре

Характеристики

Ассортимент

Под заказ

Производитель

Italiana Ferramenta (Италия)

Цвет товара

оцинкованный

Тип

скрытые

Система

APC3

Вид товара

навес

Нагрузка на пару, кг

до 140

Описание

Регулировка: по высоте — 18 мм, по глубине — 15 мм (при регулировке навеса не использовать шуруповерт!)
Способ фиксации: шток — 3 шт., саморезы
Материал: металл, пластик

Преимущества:

абсолютная незаметность — единственное видимое отверстие внутри корпуса закрывается заглушкой;
нагрузка на пару навесов — до 140 кг;
рекомендуется использовать с планкой 6 52300 10 ZN;
имеется возможность фиксации к крышке предустановленным саморезом;
устойчивость к воздействию агрессивной среды.

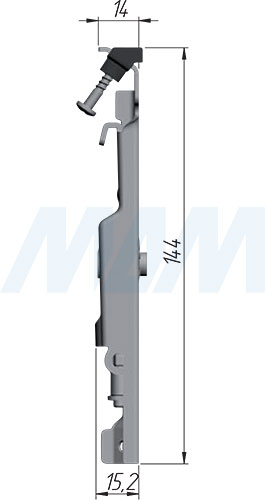

Размеры скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), чертеж 1

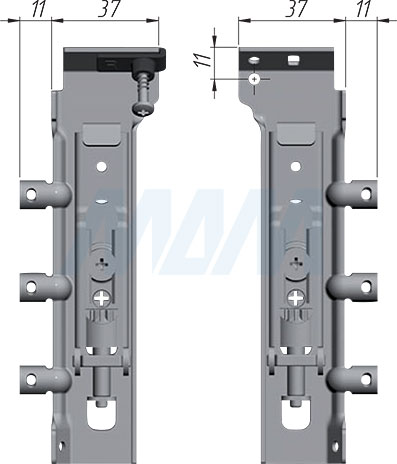

Размеры скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), чертеж 2

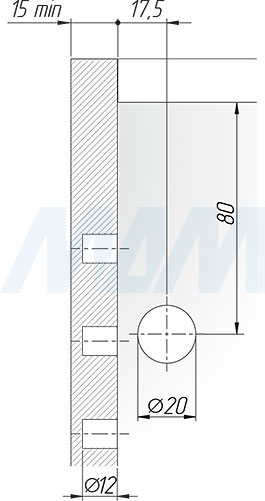

Присадочные размеры для боковины Присадочные размеры для скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 1

Присадочные размеры для скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 1

Присадочные размеры для задней стенки Присадочные размеры для скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 2

Присадочные размеры для скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 2

Установка навеса

Установка скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 1

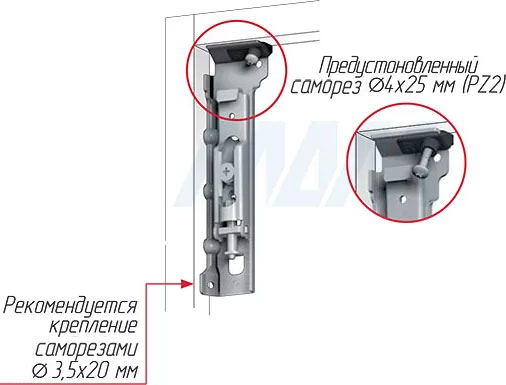

Установка скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 2

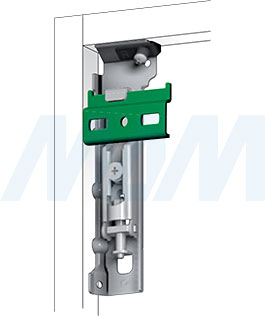

Установка планки для скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN)

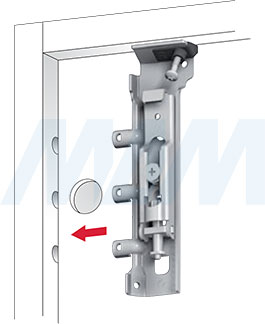

Установка заглушки для скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN)

Регулировка навеса

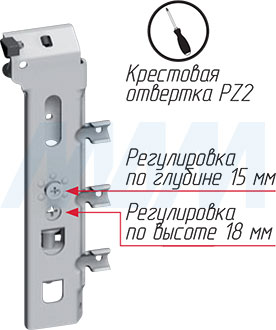

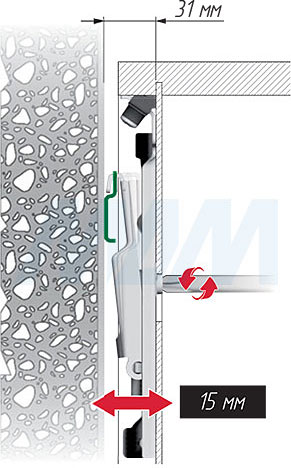

Регулировка скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 1

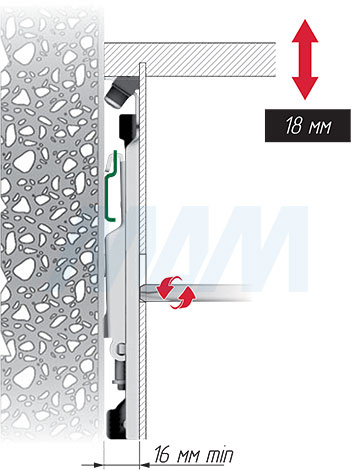

Регулировка скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 2

Регулировка скрытого мебельного навеса APC3 с креплением на штоки D=10 мм (артикул 65210050ZN и 65210040ZN), схема 3

Вся размещенная в каталогах и на сайте техническая (в том числе схемы, планы, чертежи и т.д.), визуальная, текстовая и цифровая информация является исключительно справочной, не может быть копирована и использована без проверки перед применением. Компания не несет ответственности за возможные неточности, ошибки и/или опечатки в вышеуказанной информации. Компания имеет право по своему выбору и в любой момент вносить любые изменения в вышеуказанную информацию. Цвета в каталоге и на сайте могут не полностью совпадать с цветом изделий.
