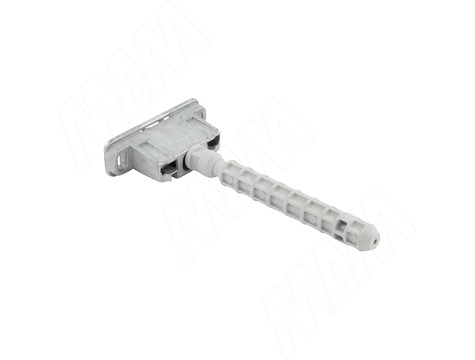

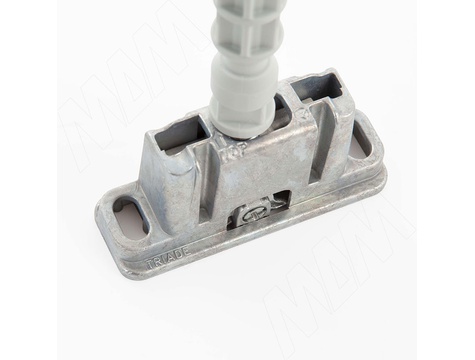

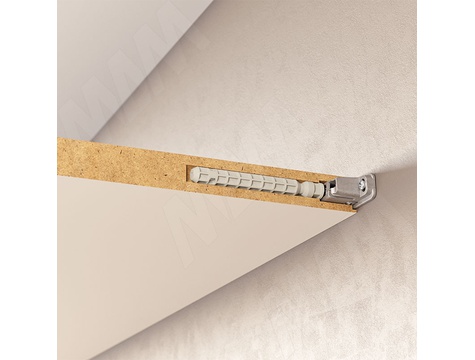

TRIADE PRO Скрытый менсолодержатель для деревянных полок толщиной от 30 мм, 1623002000 - ТВЦ Потатушкиных.Материалы для производства мебели

Цена 1200.10 / шт

Срок поставки: 14 дней

O товаре

Характеристики

Ассортимент

Под заказ

Производитель

Italiana Ferramenta (Италия)

Толщина полки, мм

30 и более

Система

TRIADE PRO

Вид товара

менсолодержатели

Описание

Толщина полки: от 30 мм
Максимальная глубина полки: 300 мм
Длина менсолодержателя: 150 мм
Материал: металл, пластик

Преимущества:

формованный стальной штифт обеспечивает более надёжную фиксацию и лёгкое позиционирование внутри полки;
регулировка в 3 плоскостях:
– по горизонтали: 5 мм,
– по вертикали: 4 мм,
– угол наклона: –1/+4°;
регулировка угла наклона и горизонтальная регулировка могут осуществляться в практически полностью собранном состоянии, что облегчает и ускоряет нахождение правильного положения полки;
нагрузка: до 40 кг на 2 менсолодержателя.

ОЧЕНЬ ВАЖНО! Нагрузка на менсолодержатель прямо пропорциональна глубине полки (см. график соотношения нагрузки и глубины полки).

Внимание! Убедитесь, что стена в месте фиксации полки приемлемого качества.
Используйте крепежную фурнитуру, соответствующую конструкции стены.

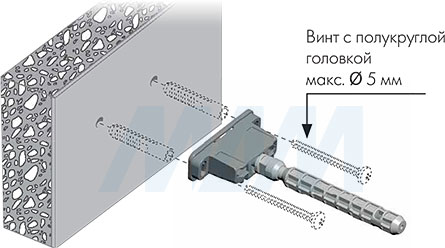

Установка

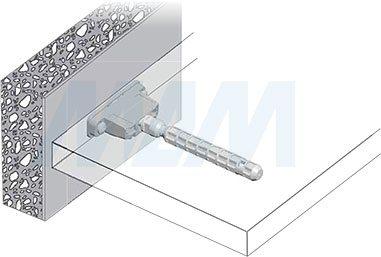

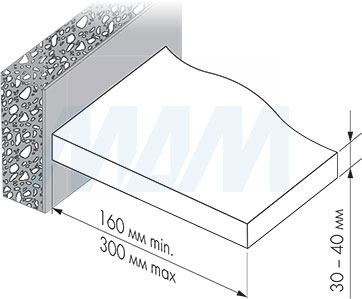

Установка скрытого менсолодержателя TRIADE PRO для деревянных полок толщиной от 30 мм (артикул 1623002000), схема 3

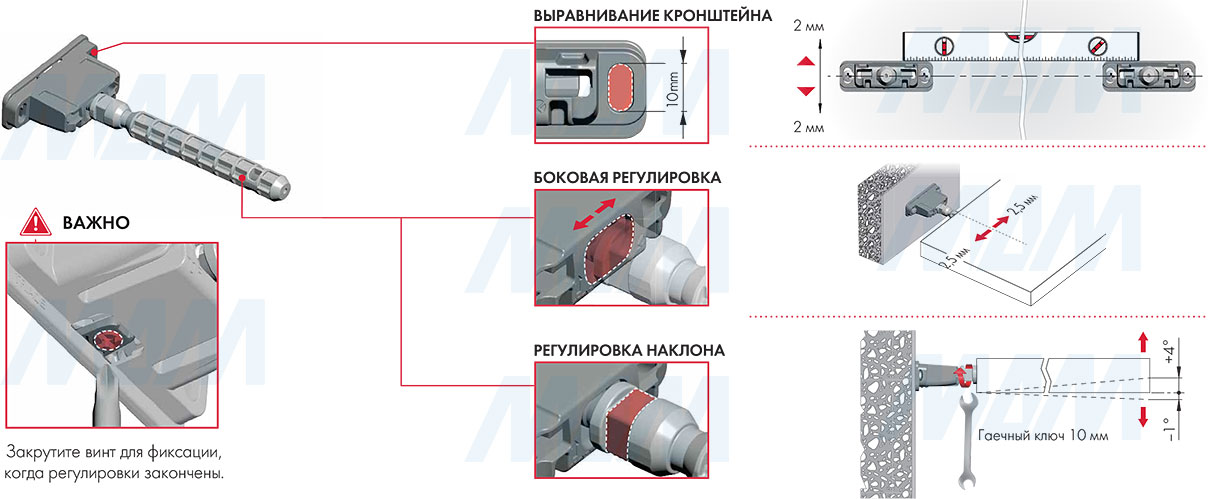

Регулировки

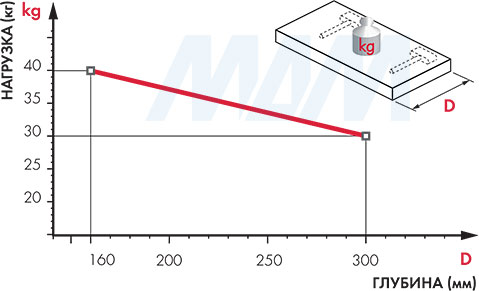

Соотношение между глубиной полки и нагрузкой

Цифры относятся к 2 менсолодержателям

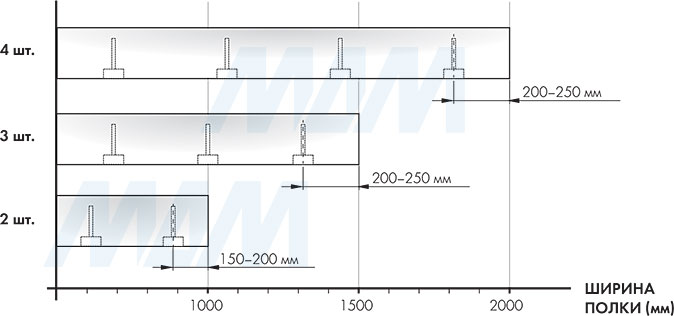

Рекомендуемое количество TRIADE PRO на полку

Рекомендуемое количество менсолодержателей TRIADE PRO на полку (артикул 1623002000)

Рекомендации к установке TRIADE PRO + кронштейн

В бетонную стену: при помощи дюбелей ∅8 мм и саморезов 5×40 мм или 5×50 мм.
В деревянные панели: при помощи саморезов ∅5 мм.
К стене из гипсокартона: при помощи специальных дюбелей ∅8 мм и саморезов 4×46 мм.

TRIADE PRO крепится к кронштейну при помощи винтов М5×12 мм.

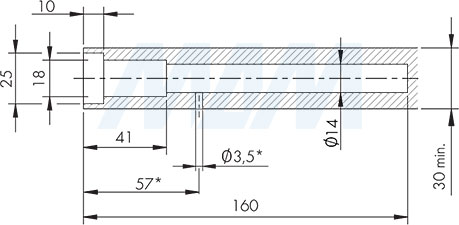

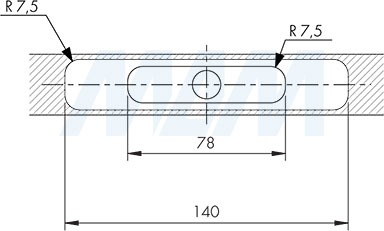

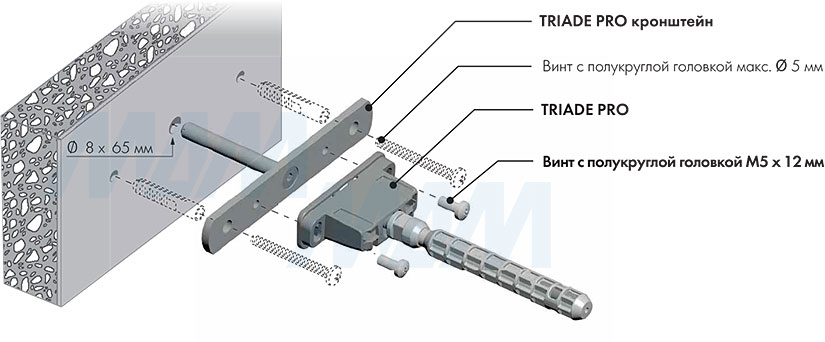

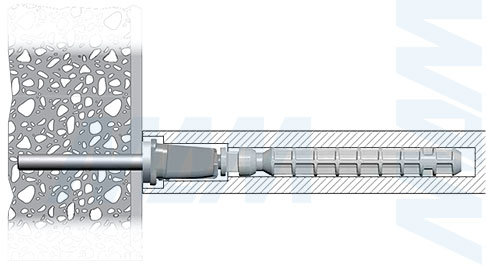

Установка скрытого менсолодержателя TRIADE PRO MINI с кронштейном для деревянных полок толщиной от 25 мм (артикул 1623002000 и 7020 790), схема 1

* Дополнительное сверление для безопасной фиксации с помощью установочного винта M4, расположенного снизу на одной линии с полостью.

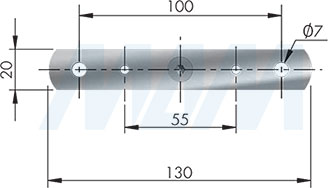

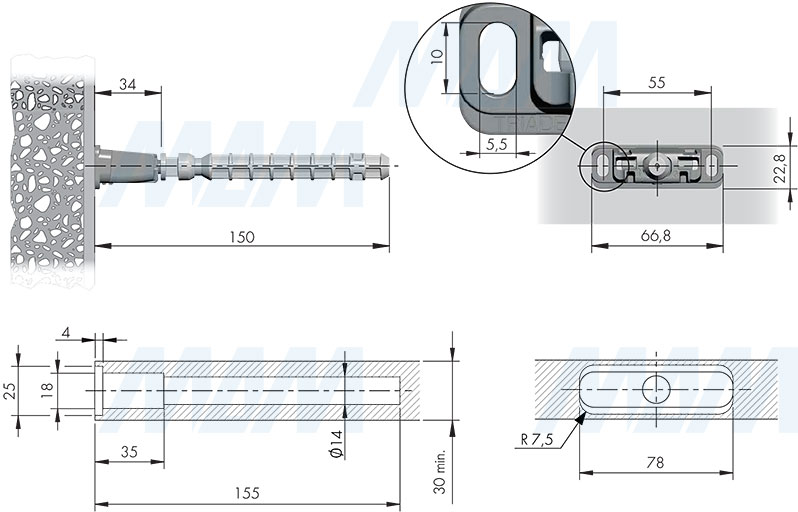

Размеры кронштейна для установки скрытого менсолодержателя TRIADE PRO MINI для деревянных полок толщиной от 25 мм (артикул 7020 790 и 1623002000, чертеж 1
