KLOK механизм подъемный/откидной (ДСП), KLOK - ТВЦ Потатушкиных.Материалы для производства мебели

Цена 577.30 / компл

Срок поставки: 14 дней

O товаре

Характеристики

Ассортимент

Под заказ

Производитель

PULSE (Китай)

Система

KLOK

Минимальная глубина установки, мм

133

Тип механизма

механический

Тип работы

фрикционный

Тип открывания

откидной вниз, поворотный вверх

Высота фасада, мм

200 - 500

Описание

Открывание фасада: поворотное вверх и откидное вниз
Применение: деревянные фасады

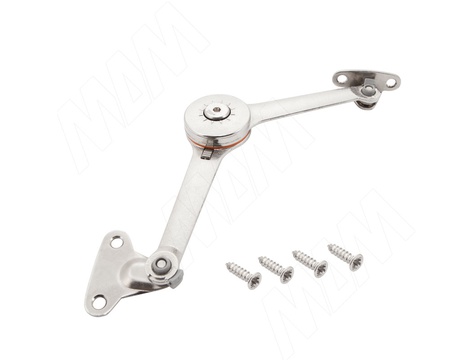

Комплектация: механизм KLOK, крепление к деревянному фасаду, шестигранный ключ, саморез — 4 шт., схема установки
Цвет: никель
Материал: металл

Преимущества:

большой диапазон нагрузок: до 12 кг — при фиксации фасада в любом положении, до 15 кг — при фиксации фасада при максимальном угле открывания;
универсальный механизм (правый/левый);
простота монтажа — легко устанавливается/снимается с осей креплений;
сила механизма регулируется шестигранным ключом;
бесшумная работа.

Используется с петлями KIMANA, RD14 и стандартными петлями (петли с амортизатором используются при открывании фасада вверх).
Используется с магнитами.

Схемы установки

Открывание вверх

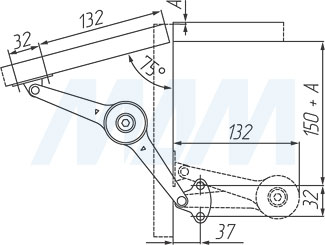

Установка подъемного механизма KLOK для открывания вверх (артикул KLOK), схема 1

Установка подъемного механизма KLOK для открывания вверх (артикул KLOK), схема 2

Установка подъемного механизма KLOK для открывания вверх (артикул KLOK), схема 3

Установка подъемного механизма KLOK для открывания вверх (артикул KLOK), схема 4

Открывание вниз

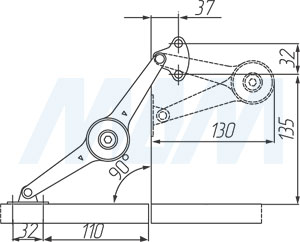

Требуется магнит Установка с магнитом откидного механизма KLOK для открывания вниз (артикул KLOK)

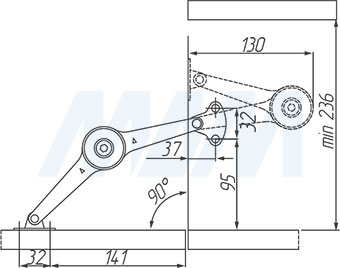

Магнит не требуется Установка без магнита откидного механизма KLOK для открывания вниз (артикул KLOK)

Количество механизмов в зависимости от габаритов и веса фасада, а также типа открывания

Фиксация фасада в любой позиции

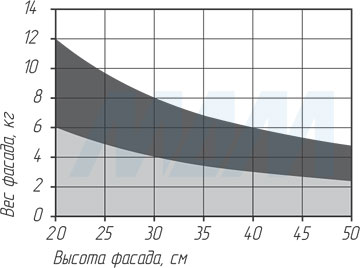

Количество механизмов KLOK в зависимости от габаритов и веса фасада для фиксации фасада в любом положении

Фиксация фасада только
при максимальном угле открывания

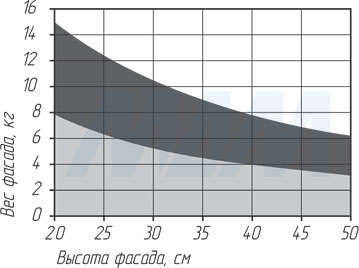

Количество механизмов KLOK в зависимости от габаритов и веса фасада для фиксации фасада только при максимальном угле открывания

Количество механизмов KLOK в зависимости от габаритов и веса фасада для фиксации фасада только при максимальном угле открывания

— ставится один механизм

— ставятся два механизма
